Tại sao Màn hình loại 2,86 inch 220×648 Bar là sự lựa chọn thông minh cho các thiết kế giao diện nhỏ gọn?

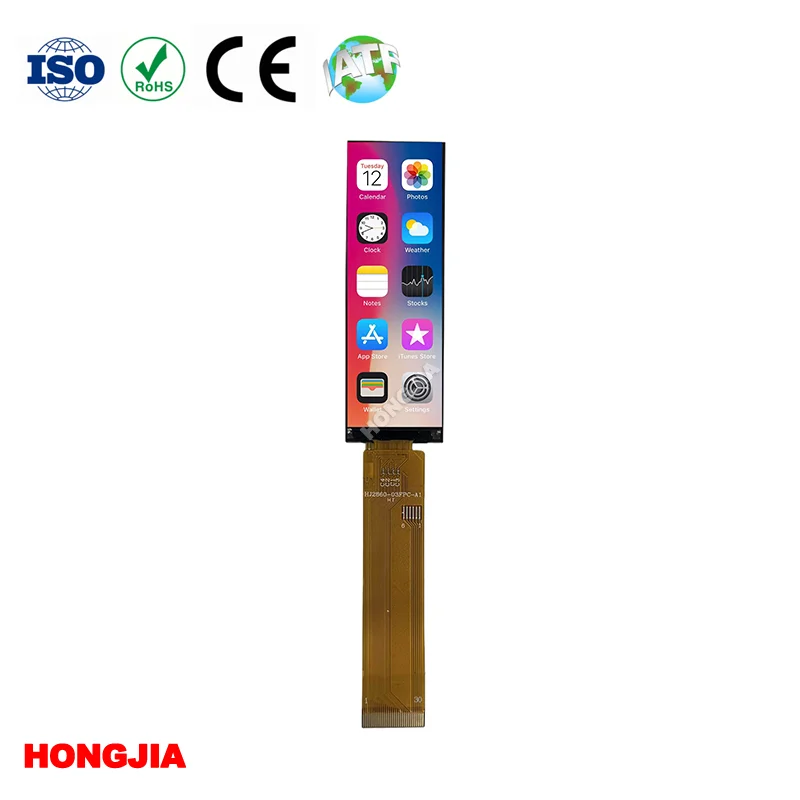

Trong thế giới thiết bị nhà thông minh, thiết bị gia dụng và điều khiển công nghiệp, giao diện người dùng ngày càng nhỏ hơn, sáng tạo hơn và đòi hỏi khắt khe hơn. Nhu cầu về màn hình có thể truyền tải thông tin trong không gian chật hẹp mà không làm giảm khả năng đọc đã thúc đẩy sự phổ biến của màn hình dạng thanh. cácMàn hình loại thanh 2,86 inch 220×648từHồng Giacung cấp định dạng hẹp, kéo dài với độ phân giải 200×648 pixel và góc xem toàn màn hình IPS, giúp nó phù hợp với bảng trạng thái, giao diện menu và màn hình cuộn. Bài viết này xem xét các thông số kỹ thuật, tùy chọn giao diện và dịch vụ tùy chỉnh của sản phẩm cũng như lý do sản phẩm trở thành lựa chọn thiết thực cho các nhà thiết kế đang tìm kiếm giải pháp màn hình nhỏ gọn cho các ứng dụng nhà, thiết bị và công nghiệp thông minh.

Khi hình chữ nhật tiêu chuẩn không vừa với thiết kế？

Nhiều sản phẩm hiện đại—máy điều nhiệt thông minh, máy pha cà phê, hệ thống âm thanh và bảng điều khiển—yêu cầu màn hình truyền tải thông tin trong một khoảng không gian hạn chế. Màn hình hình chữ nhật tiêu chuẩn thường gây lãng phí không gian hoặc buộc phải thỏa hiệp trong cách bố trí sản phẩm. Màn hình dạng thanh giải quyết thách thức này bằng cách cung cấp định dạng hẹp, kéo dài vừa khít với các thiết kế sản phẩm mỏng đồng thời cung cấp đủ độ phân giải để hiển thị các chỉ báo trạng thái, menu hoặc văn bản cuộn. cácMàn hình loại thanh 2,86 inch 220×648từHồng Giađược thiết kế đặc biệt cho các ứng dụng này, mang lại kiểu dáng nhỏ gọn với độ phân giải cân bằng dung lượng nội dung với hiệu quả về không gian.

Số lượng 200×648 pixel của màn hình, trải rộng trên đường chéo 2,86 inch, cung cấp không gian rộng rãi cho các thanh trạng thái, phần đọc số hoặc các phần tử đồ họa đơn giản mà không cần bảng điều khiển lớn hơn, đắt tiền hơn. Tỷ lệ khung hình kéo dài đặc biệt phù hợp cho các ứng dụng mà màn hình cần hòa vào viền hẹp hoặc nơi màn hình vuông truyền thống trông không phù hợp. Định dạng này đã được áp dụng vào các thiết bị, bộ điều khiển tự động hóa gia đình, thiết bị cầm tay và nhiều sản phẩm khác có không gian hạn chế nhưng thông tin không thể bị xâm phạm.

Thông số kỹ thuật

Bảng sau đây tóm tắt các thông số kỹ thuật chính củaMàn hình loại thanh 2,86 inch 220×648từHồng Gia.

Các thông số kỹ thuật này nêu bật sự phù hợp của màn hình đối với nhiều ứng dụng trong nhà, với phạm vi nhiệt độ rộng để vận hành đáng tin cậy trong môi trường tiêu dùng và công nghiệp.

Giao diện linh hoạt và tích hợp

Một trong những ưu điểm chính của màn hình này là hỗ trợ nhiều giao thức giao diện. cácMàn hình loại thanh 2,86 inch 220×648hỗ trợ các giao diện SPI, MCU và QSPI, mang đến cho các nhà thiết kế sự linh hoạt trong việc lựa chọn giao thức truyền thông phù hợp nhất với khả năng của bộ vi điều khiển của họ. Điều này giúp loại bỏ nhu cầu chuyển đổi giao diện phức tạp và giảm chi phí tổng thể của hệ thống.

IC điều khiển, GC9B72, được thiết kế để xử lý độ phân giải và độ sâu màu của màn hình một cách hiệu quả. Với sự hỗ trợ 262K màu, màn hình có thể hiển thị độ chuyển màu mượt mà và đồ họa chi tiết, giúp màn hình phù hợp với các ứng dụng không chỉ đọc văn bản hoặc số đơn giản. 6 đèn LED nền cung cấp độ sáng điển hình là 400 cd/m2, đảm bảo khả năng hiển thị rõ ràng trong hầu hết các môi trường trong nhà. Đối với các ứng dụng yêu cầu độ sáng cao hơn, đèn nền có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể.

Đầu nối tiêu chuẩn 30 chân giúp đơn giản hóa việc tích hợp với các thiết kế hiện có, trong khi kết nối kiểu cắm mang lại độ tin cậy và dễ lắp ráp. Cấu hình mỏng của màn hình—chỉ dày 2,46mm—cho phép nó được tích hợp vào các khung vỏ có không gian hạn chế mà không cần tăng thêm khối lượng không cần thiết.

Dịch vụ tùy biến

Nhận thấy rằng các ứng dụng khác nhau có những yêu cầu khác nhau,Hồng Giacung cấp một số tùy chọn tùy chỉnh cho màn hình này. Các dịch vụ này được thiết kế để giúp các nhà tích hợp điều chỉnh màn hình theo nhu cầu dự án cụ thể của họ mà không yêu cầu thiết kế lại toàn bộ.

Điều chỉnh độ sáng

Độ sáng của đèn nền có thể được điều chỉnh tăng hoặc giảm, từ mức tiết kiệm điện trong nhà đến độ chói cao hơn trong môi trường có ánh sáng tốt. Điều này đạt được bằng cách điều chỉnh cấu hình đèn LED hoặc dòng điện của trình điều khiển, mang lại sự linh hoạt cho các tình huống sử dụng khác nhau.

Tùy chỉnh FPC

Mạch in linh hoạt (FPC) có thể được sửa đổi về chiều dài, hình dạng, hướng uốn hoặc cách bố trí chân cắm để phù hợp với bố cục bo mạch chính và loại đầu nối cụ thể. Điều này cho phép tích hợp màn hình vào các thiết kế có ràng buộc cơ học phi tiêu chuẩn.

Tích hợp bảng điều khiển cảm ứng

Có thể thêm tấm nền cảm ứng điện dung hoặc điện trở vào màn hình, với các tùy chọn về độ dày mặt kính, xử lý bề mặt (chống chói, chống phản chiếu, chống dấu vân tay) và hình dạng phù hợp với yêu cầu thiết kế sản phẩm.

Cấu hình giao diện

Màn hình hỗ trợ giao diện SPI, MCU và QSPI. Giao diện có thể được cố định thành một giao thức duy nhất hoặc được cấu hình để hỗ trợ nhiều giao thức dựa trên khả năng của bộ vi điều khiển mà không cần thiết kế lại phần cứng.

Sửa đổi cơ khí

Viền, khung hoặc độ dày tổng thể của mô-đun có thể được tùy chỉnh để phù hợp hơn với vỏ sản phẩm và không gian lắp đặt. Điều này giúp các nhà thiết kế đạt được sự tích hợp rõ ràng mà không cần sửa đổi các thiết kế cơ khí hiện có của họ.

Tất cả các tùy chỉnh được hỗ trợ bởiHồng Giakinh nghiệm sản xuất 12 năm, kiểm soát chất lượng được chứng nhận ISO và bảo hành sau bán hàng 36 tháng. Công ty hỗ trợ cả nguyên mẫu hàng loạt nhỏ và sản xuất hàng loạt với chất lượng ổn định.

Ứng dụng và trường hợp sử dụng

cácMàn hình loại thanh 2,86 inch 220×648phù hợp cho nhiều ứng dụng:

• Tấm nhà thông minh– Được sử dụng trong bộ điều nhiệt, bộ điều khiển ánh sáng và bảng an ninh nơi định dạng màn hình hẹp vừa khít với thiết kế treo tường.

• Màn hình thiết bị– Tích hợp vào máy pha cà phê, lò nướng, máy giặt và các thiết bị khác để hiển thị trạng thái, cài đặt và thông tin vận hành.

• Giao diện điều khiển công nghiệp– Được sử dụng trong điều khiển thiết bị, giao diện máy và thiết bị đo đạc yêu cầu màn hình nhỏ gọn, đáng tin cậy.

• Thiết bị truyền thông– Tích hợp vào bộ định tuyến, bộ chuyển mạch mạng và các thiết bị liên lạc khác để chỉ báo trạng thái.

• Thiết bị cầm tay– Thích hợp cho các thiết bị cầm tay và thiết bị đầu cuối cầm tay yêu cầu hiệu quả về không gian.

• Điện tử ô tô– Được sử dụng trong các đèn báo bảng điều khiển đơn giản và bảng điều khiển khí hậu.

Định dạng dạng thanh của màn hình đặc biệt thuận lợi trong các ứng dụng mà các nhà thiết kế muốn tạo ra đặc điểm nhận dạng hình ảnh đặc biệt hoặc khi màn hình hình chữ nhật thông thường không phù hợp với tính thẩm mỹ của sản phẩm.

Đảm bảo chất lượng và năng lực sản xuất

Hồng Giavận hành một nhà máy rộng 3.000 mét vuông với các xưởng sạch 10.000 cấp và 1.000 cấp, thiết bị liên kết COG và FOG hoàn toàn tự động cũng như dây chuyền lắp ráp đèn nền tự động. Công ty có các chứng chỉ ISO 9001, ISO 14001, ISO 45001 và ISO 13485, phản ánh cam kết của công ty về chất lượng, trách nhiệm với môi trường và tiêu chuẩn chất lượng thiết bị y tế.

Cơ sở sản xuất được trang bị máy liên kết COG hoàn toàn tự động, máy liên kết FOG, máy phân phối, máy định vị phân cực và thiết bị kiểm tra toàn diện bao gồm máy thử phun muối, máy kiểm tra độ sáng và buồng nhiệt độ/độ ẩm. Thiết bị này đảm bảo chất lượng đồng nhất trong suốt quá trình sản xuất và hỗ trợ cả đơn hàng tiêu chuẩn và đơn hàng tùy chỉnh.

Quy trình đảm bảo chất lượng của công ty bao gồm kiểm tra nguyên liệu đầu vào, kiểm tra chất lượng trong quá trình và thử nghiệm sản phẩm cuối cùng. Mỗi màn hình đều được kiểm tra hiệu suất điện, đặc tính quang học và tính toàn vẹn cơ học trước khi xuất xưởng. Với thời gian đảm bảo chất lượng 12 tháng và dịch vụ hậu mãi 36 tháng,Hồng Giacung cấp hỗ trợ lâu dài cho các sản phẩm của mình.

Câu hỏi thường gặp

Q: Độ phân giải của màn hình này là bao nhiêu?

Đáp: Màn hình có độ phân giải 200 (RGB) × 648 pixel, cung cấp định dạng hẹp, tỷ lệ khung hình cao cho thanh trạng thái, menu và nội dung cuộn.

Hỏi: Màn hình hỗ trợ những giao diện nào?

Trả lời: Màn hình hỗ trợ các giao diện SPI, MCU và QSPI, mang lại sự linh hoạt khi tích hợp với các bộ vi điều khiển khác nhau.

Hỏi: Màn hình có phù hợp để sử dụng ngoài trời không?

Trả lời: Màn hình được thiết kế chủ yếu cho các ứng dụng trong nhà. Đối với môi trường ngoài trời hoặc có độ sáng cao, độ sáng của đèn nền có thể tăng lên thông qua tùy chỉnh.

Hỏi: Có thể thêm bảng cảm ứng vào màn hình này không?

Trả lời: Có, bảng cảm ứng điện dung hoặc điện trở có thể được tích hợp với các tùy chọn về độ dày kính phủ và xử lý bề mặt.

Hỏi: Hongjia có những chứng chỉ gì?

MỘT:Hồng Giacó các chứng chỉ ISO 9001, ISO 14001, ISO 45001 và ISO 13485.

Hỏi: Thời gian bảo hành cho sản phẩm này là bao lâu?

Trả lời: Sản phẩm đi kèm thời gian đảm bảo chất lượng 12 tháng và hỗ trợ sau bán hàng 36 tháng.

Phần kết luận

cácMàn hình loại thanh 2,86 inch 220×648từHồng Giacung cấp giải pháp thiết thực, tiết kiệm không gian cho các ứng dụng yêu cầu định dạng hiển thị hẹp. Với công nghệ IPS, nhiều tùy chọn giao diện và dịch vụ tùy chỉnh mở rộng, nó mang đến cho các nhà thiết kế sự linh hoạt để tích hợp màn hình chất lượng cao vào các thiết kế sản phẩm nhỏ gọn. Được hỗ trợ bởi nhà máy rộng 3.000 mét vuông, chứng nhận ISO và bảo hành sau bán hàng 36 tháng,Hồng Giacung cấp các sản phẩm đáng tin cậy cho các ứng dụng nhà thông minh, thiết bị, công nghiệp và truyền thông. Nếu có thắc mắc, thông số kỹ thuật hoặc để thảo luận về các yêu cầu tùy chỉnh của bạn,cáiHồng Giađội có sẵnđể cung cấp thông tin chi tiết về sản phẩm và hỗ trợ chuyên nghiệp.
