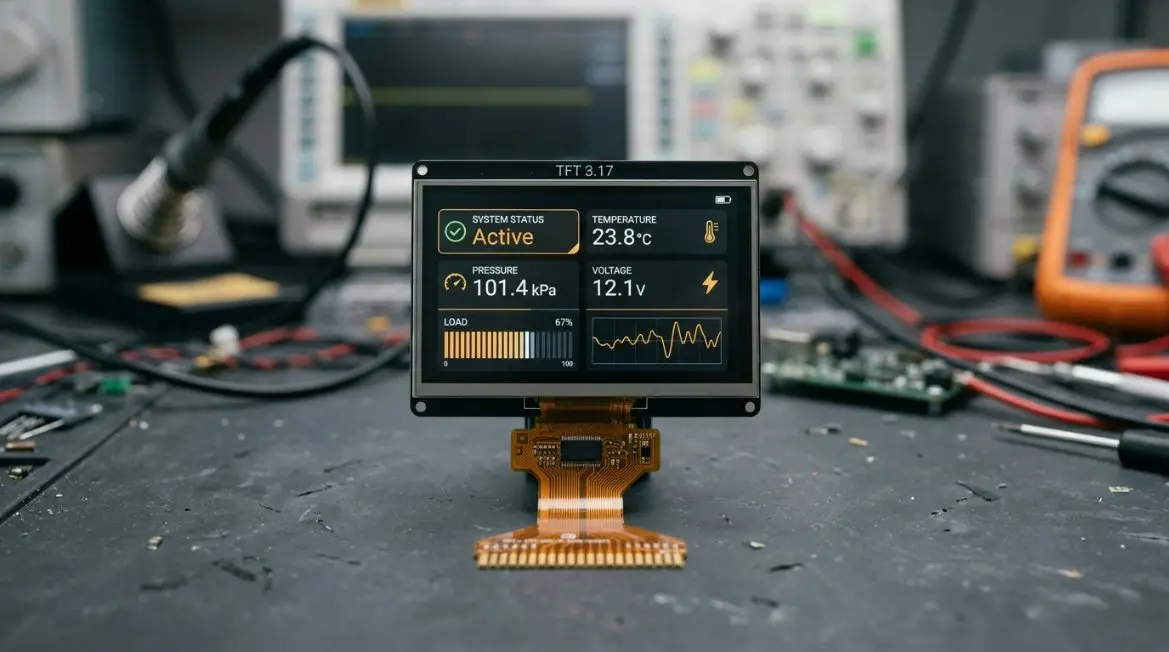

Hướng dẫn cơ bản năm 2026 về màn hình LCD ngang 3,17 inch 1024*768 RGB 16/18/24BIT dành cho các nhà sản xuất Hoa Kỳ

Bài học chính: Tại sao màn hình LCD 3,17 inch 1024x768 RGB thống trị thị trường IoT Hoa Kỳ năm 2026

Các lĩnh vực phần cứng và IoT của Hoa Kỳ đang trải qua một sự thay đổi lớn theo hướng trực quan hóa nhỏ gọn, độ phân giải cao. Trong nhiều năm, các kỹ sư thiết kế đã buộc phải thỏa hiệp giữa kích thước siêu nhỏ gọn và độ trung thực đồ họa cao. Sự ra đời của độ tin cậy cao của chúng tôiMàn hình LCD ngang 3,17 inch 1024 * 768 RGB 16/18/24BITgiải quyết nút thắt này. Với mật độ điểm ảnh phản chiếu tấm nền điện thoại thông minh cao cấp, màn hình ngang siêu sắc nét này được thiết kế nhằm mục đích cung cấp chẩn đoán rõ ràng, giao diện người dùng hiện đại phong phú và thời gian làm mới tức thời.

Các nhà sản xuất Hoa Kỳ trong các lĩnh vực như thử nghiệm không phá hủy (NDT), máy nội soi y tế phẫu thuật và thiết bị chiến thuật cầm tay yêu cầu cấu hình bền chắc có thể hoạt động đáng tin cậy trong các môi trường khác nhau. Nhờ đèn nền LED có thể định cấu hình đạt tới 1000 nit, màn hình này duy trì khả năng đọc hoàn hảo trong phòng lâm sàng tối cũng như dưới ánh nắng trực tiếp vào giữa trưa. Viền trái và phải đối xứng của nó tạo điều kiện cho việc căn chỉnh cơ học liền mạch trong các vỏ chuyên dụng.

Cải tiến cốt lõi: Giao thức chính xác ChromaSync™ cho màn hình LCD ngang 3,17 inch 1024*768 RGB 16/18/24BIT

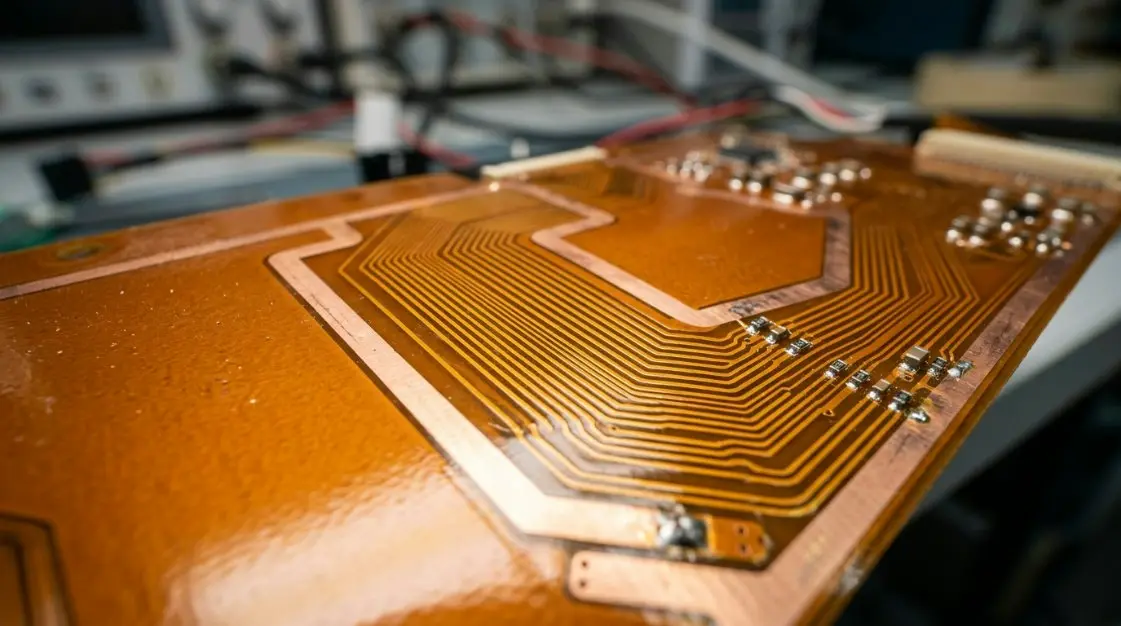

Trọng tâm của hiệu suất của mô-đun hiển thị này là độc quyền của chúng tôiGiao thức chính xác ChromaSync™. Màn hình có độ phân giải cao được tích hợp trong vỏ nhỏ gọn rất dễ bị nhiễu điện từ (EMI) và suy giảm tín hiệu trên FPC. cácGiao thức chính xác ChromaSync™chủ động ổn định thời gian chuyển tiếp tín hiệu giữa các đường 16/18/24-bit và bộ điều khiển trình điều khiển bên trong. Bằng cách cân bằng động các biên pha và tối ưu hóa phân bổ xung nhịp, công nghệ này đảm bảo không bị trượt khung hình và ngăn hiện tượng nhấp nháy màn hình ngay cả khi tiếp xúc với các thành phần RF tần số cao liền kề.

Đối với các nhà sản xuất thiết bị y tế của Hoa Kỳ, giao thức này đảm bảo độ trung thực của hình ảnh tuyệt đối. Máy ảnh phẫu thuật thời gian thực và dụng cụ nội soi có thể hiển thị các cấu trúc giải phẫu cực nhỏ với độ lệch màu bằng 0 hoặc độ trễ dấu vết, phù hợp chính xác với các yêu cầu chẩn đoán nghiêm ngặt được FDA phê chuẩn.

Quyền truy cập độc quyền: Các mô hình CAD 3D tiêu chuẩn 2026 có thể tải xuống và Thời gian thực hiện minh bạch tại thị trường Hoa Kỳ

Chúng tôi tin vào việc đẩy nhanh Thời gian tiếp thị của bạn. Để hỗ trợ nhóm kỹ thuật cơ khí của bạn, chúng tôi cung cấp các tệp CAD 3D STEP/IGES đã được xác thực đầy đủ phù hợp với tiêu chuẩn sửa đổi năm 2026. Chuỗi cung ứng của chúng tôi có thời gian giao hàng minh bạch được thiết kế riêng cho người mua nội địa ở Mỹ: các mẫu nguyên mẫu ban đầu sẽ được giao trong vòng 5-7 ngày làm việc, trong khi các đơn đặt hàng sản xuất số lượng lớn được hỗ trợ bởi kho hàng an toàn lưu kho tại Hoa Kỳ của chúng tôi để bảo vệ dây chuyền sản xuất của bạn khỏi tình trạng tắc nghẽn vận chuyển toàn cầu.

Hướng dẫn từng bước: Hướng dẫn tích hợp gốc cho bộ vi điều khiển IoT dựa trên AI mới nhất

Việc tích hợp màn hình RGB mật độ cao vào môi trường phần cứng hiện đại năng động đòi hỏi phải khởi tạo vật lý và logic chính xác. Thực hiện theo bản thiết kế kỹ thuật đã được xác thực này để kết nối màn hình của bạn.

Bước 1: Chuẩn bị giao diện 16/18/24BIT RGB và đầu nối FPC

Bắt đầu bằng cách xác minh bo mạch chủ của bạn có đầu nối FPC 40 chân tương thích với khoảng cách 0,5mm. Định tuyến các làn điện (VDD và VDD_IO) càng gần bộ điều chỉnh điện áp càng tốt để giảm thiểu độ tự cảm của vòng lặp. Đối với giao diện RGB, hãy chỉ định các đường tín hiệu phù hợp tùy thuộc vào độ sâu màu mục tiêu của bạn. Để có hiệu suất tối đa (16,7 triệu màu), hãy theo dõi tất cả 24 dòng dữ liệu (R0-R7, G0-G7, B0-B7) để đảm bảo khớp độ dài trên tất cả các bus song song tốc độ cao.

Bước 2: Đồng bộ hóa tín hiệu Kích hoạt dữ liệu (DE) và Đồng hồ chấm (DCLK)

Để tránh dịch chuyển màn hình, hãy đảm bảo bộ điều khiển LCD của MCU của bạn được đặt ở Chế độ DE (Bật dữ liệu). Định tuyến DCLK (Đồng hồ chấm) với mặt phẳng nền liền kề để cách ly các sóng hài tần số cao. Đặt thời gian quét dòng của bạn trong thanh ghi bộ điều khiển để ngăn chặn các tạo tác trực quan. Tính toàn vẹn tín hiệu có thể được bảo vệ hơn nữa bằng cách đặt các điện trở dòng 22 ohm trên các đường DCLK, HSYNC và VSYNC gần IC điều khiển.

Bước 3: Khởi tạo trình điều khiển hiển thị để có độ phân giải 1024*768 tối ưu

Định cấu hình các thanh ghi hệ thống của trình điều khiển đồ họa của bạn (chẳng hạn như cầu hiển thị ST hoặc Renesas hiện đại) để đặt chiều rộng ngang hoạt động thành 1024 pixel và chiều cao dọc thành 768 pixel. Áp dụng các thông số tốc độ khung hình cụ thể—lý tưởng nhất là 60Hz—để tránh hiện tượng nhấp nháy màn hình. Dưới đây là trình tự khởi tạo mã giả mẫu:

// Ma trận khởi tạo thời gian trình điều khiển LCD
LCD_Write_Reg(0x01); // Đặt lại phần mềm
Độ trễ_ms(120);
LCD_Write_Reg(0xB0, 0x00); // Đặt chế độ RGB
LCD_Write_Reg(0xC0, 0x04); // Đặt quét ngang/ngang
LCD_Write_Reg(0xD0, 0x01); // Kích hoạt giao thức chính xác ChromaSync
LCD_Write_Reg(0xE0, 0x03); // Định cấu hình thời gian hoạt động ngang/dọc 1024x768
LCD_Write_Reg(0x29); // Hiển thị BẬT

Bước 4: Chống thấm và hàn lại viền cho các ứng dụng công nghiệp IP67/IP68

Để triển khai trong môi trường biển khắc nghiệt, IoT ngoài trời hoặc môi trường khử trùng y tế, hãy gắn màn hình 3,17 inch với miếng đệm cắt theo khuôn tùy chỉnh. Sử dụng bọt polyurethane dạng ô kín hiệu suất cao hoặc chất kết dính quang học trong suốt (OCA) để dán lớp kính bảo vệ lên các khung bezel đối xứng. Đảm bảo độ nén bằng 30-40% độ dày của miếng đệm để tạo thành lớp chắn kín bụi và nước được chứng nhận đáp ứng các thông số kỹ thuật IP67 hoặc IP68.

Hướng dẫn thông số kỹ thuật & Ma trận so sánh kỹ thuật: RGB 16 bit, 18 bit và 24 bit

Việc chọn giao diện màu chính xác tùy thuộc vào tài nguyên hệ thống, ngân sách nguồn và yêu cầu đồ họa của bạn. Trong khi RGB 24 bit mang lại độ trung thực hình ảnh tối đa thì 16 bit lại giảm thiểu số lượng pin và dung lượng bộ nhớ của bộ điều khiển.

Đánh giá độ sâu màu, yêu cầu băng thông và độ trung thực hiển thị

Bảng dưới đây phác thảo những sự cân bằng kỹ thuật riêng biệt choMàn hình LCD ngang 3,17 inch cao cấptrên các chế độ hoạt động chính của nó:

Hướng dẫn tính toán và tính toán điện: Công thức phụ tải nguồn điện

Thiết kế điện phù hợp giúp ngăn chặn sự lão hóa sớm của đèn nền LED và đảm bảo mức logic sạch, không có tiếng ồn trên bo mạch hệ thống của bạn.

Tính toán công suất chính xác, dòng đèn nền (mA) và tần số đồng hồ pixel

Để thiết kế hệ thống quản lý nhiệt và bộ điều chỉnh xô hiệu quả, hãy sử dụng các công thức kỹ thuật sau:

1. Công thức tổng điện năng tiêu thụ (P_total):
   P_total = P_logic + P_backlight
   P_logic = VDD * IDD = 3,3V * 15mA = 49,5 mW
   P_backlight = V_led * I_led

   *Đối với cấu hình đèn nền 500 nits tiêu chuẩn:
   P_backlight = 9,6V * 40mA = 384 mW
   P_total = 49,5 mW + 384 mW = 433,5 mW

2. Tính tần số đồng hồ pixel (F_clk):
   F_clk = H_total * V_total * Frame_Rate
   Ở đâu:
     H_total = Hoạt động theo chiều ngang (1024) + Làm trống (H_Front_Porch + H_Back_Porch + H_Sync_Width)
     V_total = Đang hoạt động theo chiều dọc (768) + Làm trống (V_Front_Porch + V_Back_Porch + V_Sync_Width)

   *Giả sử thông số chuẩn:
   H_tổng = 1024 + 160 = 1184
   V_tổng = 768 + 38 = 806
   Tốc độ khung hình = 60 Hz
   F_clk = 1184 * 806 * 60 = 57.258.240 Hz = ~57,26 MHz

Tiêu chuẩn & Chứng nhận Khu vực của Hoa Kỳ: Đảm bảo Tuân thủ UL, CE, RoHS và FCC

Việc thâm nhập thị trường Mỹ đòi hỏi phải tuân thủ nghiêm ngặt luật an toàn và môi trường. Mô-đun LCD ngang 3,17 inch của chúng tôi được chứng nhận đầy đủ để đáp ứng các khung pháp lý được yêu cầu bởi những người mua lớn ở Mỹ và chính quyền liên bang:

• Tuân thủ RoHS & REACH:Hoàn toàn không chứa chì, thủy ngân, crom hóa trị sáu và biphenyl polybrom hóa, phù hợp với các quy định cụ thể của tiểu bang như Dự luật 65 của California.
• FCC Phần 15 Loại B:Đã được thử nghiệm trong các điều kiện khắc nghiệt để đảm bảo bức xạ điện từ ở mức tối thiểu, đảm bảo an toàn cho các không gian y tế và triển khai nhà thông minh dân cư.
• Sự sẵn sàng của UL 62368-1:Được hỗ trợ bởi các vật liệu thành phần cao cấp có khả năng chống cháy và xuống cấp cơ học, hỗ trợ phê duyệt an toàn sản phẩm cuối cùng một cách liền mạch.

Câu hỏi thường gặp (FAQ): Màn hình LCD 3,17 inch Tìm kiếm bằng giọng nói & PAA

Màn hình LCD ngang 3,17 inch này có tương thích với các Hệ sinh thái Nhà thông minh như Matter Standard, Apple HomeKit và Amazon Alexa không?

Đúng. Mặc dù màn hình này sử dụng tín hiệu RGB 16/18/24-bit thô ở cấp độ phần cứng nhưng nó vẫn dễ dàng kết nối với các bộ xử lý chạy Linux, RTOS hoặc bộ vi điều khiển cao cấp (như dòng ESP32-S3 hoặc STM32) hoạt động như trung tâm nhà thông minh. Bằng cách triển khai khung GUI thích hợp (như LVGL hoặc Qt), bạn có thể thiết kế các bảng điều khiển tuyệt đẹp có giao diện với Matter, HomeKit hoặc Alexa thông qua Wi-Fi/Thread.

Dung sai cắt cơ học chính xác và khoảng cách mép cho sản xuất tùy chỉnh của Hoa Kỳ là gì?

Kính vật lý bên ngoài có dung sai cắt chính xác +/- 0,15mm. Viền bên trái và bên phải đối xứng về mặt toán học ở mức 1,8 mm mỗi viền, giúp đơn giản hóa việc tích hợp cấu trúc. Chúng tôi khuyên bạn nên duy trì khoảng cách cơ học 0,3mm xung quanh chu vi của màn hình để hấp thụ các cú sốc vật lý bên ngoài và tránh làm bầm màn hình dưới áp lực cấu trúc quá lớn.

Các hướng dẫn an toàn cần thiết và giới hạn điện áp để tránh hiện tượng cháy đèn nền là gì?

Trình điều khiển đèn nền phải được điều khiển bằng nguồn dòng không đổi, không bao giờ dùng nguồn điện áp không đổi. Giới hạn dòng chuyển tiếp tối đa (I_led) ở mức 45mA để tránh thoát nhiệt. Việc vượt quá 10,2V trên mảng đèn nền mà không giới hạn dòng điện sẽ gây ra hiện tượng căng thẳng nhiệt ngay lập tức và làm cháy vĩnh viễn mảng đèn LED, làm giảm tuổi thọ hoạt động của thiết bị.

Sẵn sàng để nâng cấp? Yêu cầu báo giá và tài liệu kỹ thuật cho dự án tiếp theo của bạn

Truy cập https://www.lcdtftlcd.com/3-17-inch-horizontal-lcd-screen-1024-768-rgb-16-18-24bit.html để đảm bảo hàng tồn kho và hỗ trợ của Hoa Kỳ

Đảm bảo phần cứng của bạn nổi bật trên thị trường Hoa Kỳ có tính cạnh tranh cao. Kết hợp màn hình hiện đại của chúng tôi để tối đa hóa độ rõ nét, hiệu quả hệ thống và độ tin cậy tổng thể. Tận dụng các kênh hỗ trợ trực tiếp của chúng tôi và đảm bảo mức giá thương lượng trước theo số lượng ngay hôm nay.
