Bạn nên xác minh điều gì trước khi sử dụng Màn hình 3,5 inch 640 × 480 MIPI?

Trước khi phê duyệt mộtMàn hình ngang 3,5 inch 640x480 Giao diện MIPI, hãy xác minh năm điều: độ phân giải và hướng hoạt động thực tế, các yêu cầu MIPI của bo mạch chủ của bạn, sơ đồ chân 30 chân, bản vẽ cơ khí cũng như tài liệu quang học và khởi tạo của nhà cung cấp. HONGJIA's HJ3450-02 có thể phù hợp với các sản phẩm công nghiệp nhỏ gọn, thiết bị cầm tay, nhà thông minh, sản phẩm làm đẹp và tiêu dùng, nhưng một thông số kỹ thuật chưa được giải quyết có thể tạo ra một thiết kế lại tốn kém.

Trước tiên hãy xác nhận xem HJ3450-02 là màn hình ngang 640 × 480 hay mô-đun dọc 480 × 800

Câu trả lời đầu tiên chưa được giải quyết hoàn toàn bởi thông tin được công bố: mô tả sản phẩm xác định HJ3450-02 là màn hình ngang 640 × 480, trong khi bảng thông số kỹ thuật liệt kê riêng 480(RGB) × 800. Hãy coi sự khác biệt đó như một câu hỏi kỹ thuật chứ không phải chi tiết định dạng.

Giải quyết xung đột đặc điểm kỹ thuật trước khi lấy mẫu

Yêu cầu HONGJIA xác nhận độ phân giải ma trận hoạt động, cách sắp xếp pixel, hướng quét gốc, hướng xem và bản sửa đổi chính xác của mô-đun được trích dẫn. Yêu cầu bảng dữ liệu hiện tại và ảnh hoặc bản vẽ xác định khu vực hoạt động. Không suy ra hướng từ kích thước bên ngoài hoặc từ vị trí đầu nối.

Mô-đun 640 × 480 và mô-đun 480 × 800 có thể yêu cầu các nội dung giao diện người dùng khác nhau, giả định về bộ đệm khung, lệnh khởi tạo và bố cục bao vây. Nếu màn hình hiển thị nằm ngang nhưng dữ liệu bảng được định cấu hình để quét dọc, nhóm phần mềm của bạn có thể cần hỗ trợ xoay. Điều đó có thể ảnh hưởng đến thời gian khởi động, sử dụng bộ nhớ, tọa độ cảm ứng và bố cục hình ảnh.

Khớp hướng đã xác minh với giao diện người dùng và vỏ sản phẩm

Đối với máy kiểm tra cầm tay hoặc giao diện điều khiển công nghiệp, không gian ngang có thể phù hợp với biểu đồ xu hướng, nhãn đo lường và điều khiển hai cột. Bảng dọc có thể phù hợp hơn cho danh sách hoặc quy trình làm việc xếp chồng theo chiều dọc. Xác nhận lựa chọn dựa trên độ mở của khung viền, vùng hoạt động, hướng nhìn, lối ra cáp và các tính năng lắp đặt trước khi kiểu dáng công nghiệp của bạn được cố định.

Sử dụngTrang sản phẩm HJ3450-02làm điểm bắt đầu, sau đó lấy bản vẽ được kiểm soát cho bản sửa đổi được trích dẫn của bạn.

Mô-đun HONGJIA cung cấp những gì cho giao diện nhúng nhỏ gọn

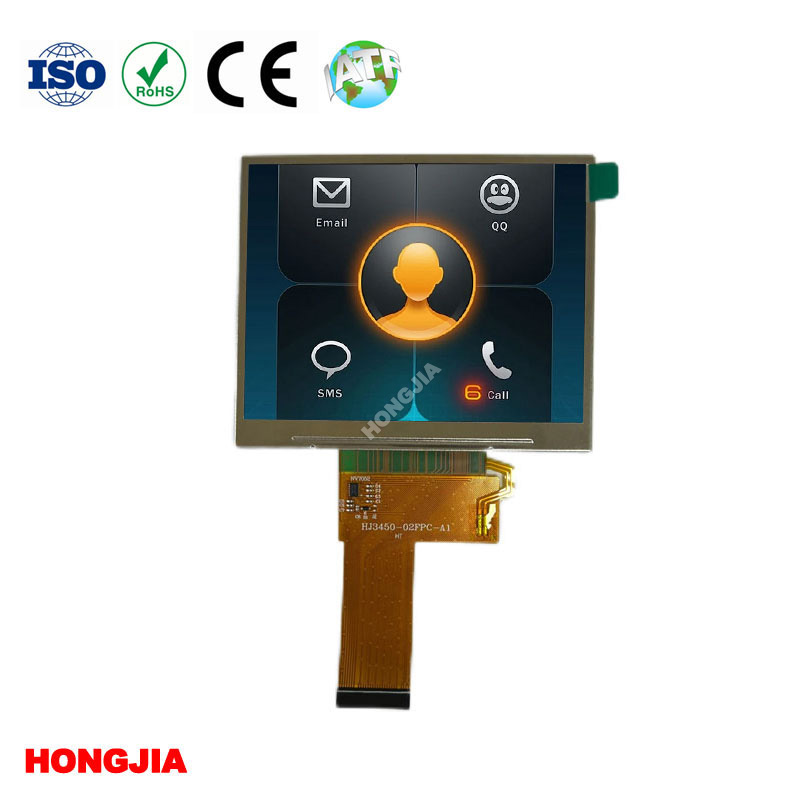

HJ3450-02 được mô tả là mô-đun LCD TFT truyền phát IPS 3,5 inch với IC điều khiển NV3051F, giao diện MIPI và kết nối 30 chân. Đường viền được liệt kê là 76,2 × 63,2 × 3,5 mm và phạm vi nhiệt độ hoạt động được nêu là -20°C đến 70°C. Độ sáng được liệt kê là có thể lựa chọn lên tới 500 cd/m2, vì vậy hãy xác nhận giới hạn độ sáng chính xác thay vì giả sử mọi mẫu đều sử dụng giá trị tối đa.

IPS có thể giúp duy trì màu sắc và độ tương phản nhất quán hơn khi người vận hành nhìn màn hình theo hướng vuông góc. Nó không loại bỏ nhu cầu kiểm tra góc nhìn thực, độ tương phản, phản xạ của ống kính và khả năng đọc trong điều kiện ánh sáng của sản phẩm. “Truyền phát” cũng quan trọng: mô-đun được thiết kế để xem với ánh sáng nền chứ không phải dưới dạng bảng điều khiển chuyển tiếp có thể đọc được dưới ánh sáng mặt trời.

Kích thước của mô-đun và kết nối MIPI khiến nó trở thành ứng cử viên cho các hệ thống nhúng nhỏ gọn, bao gồm dụng cụ kiểm tra cầm tay, thiết bị công nghiệp, thiết bị liên quan đến y tế, thiết bị làm đẹp, sản phẩm nhà thông minh, phần cứng POS và điện tử tiêu dùng. Tính phù hợp vẫn phụ thuộc vào bộ xử lý máy chủ, ngăn xếp quang học, vỏ bọc và mục tiêu môi trường của bạn.

Bo mạch chủ của bạn có thể điều khiển kết nối MIPI 30 chân không?

Chỉ khi máy chủ hỗ trợ các yêu cầu phần mềm và điện MIPI-DSI chính xác của bảng điều khiển. Đầu nối 30 chân mô tả giao diện vật lý; bản thân nó không cho bạn biết số làn đường, tốc độ làn đường, định dạng pixel, chuỗi lệnh, đường ray điện hoặc phương pháp điều khiển đèn nền.

Xác minh số làn đường MIPI, thời gian, lệnh khởi tạo, sơ đồ chân và hướng đầu nối

Trước khi bố trí, hãy yêu cầu định nghĩa mã pin hoàn chỉnh và xác nhận:

• Số làn dữ liệu MIPI, hoạt động của đồng hồ và tốc độ dữ liệu được yêu cầu
• Hỗ trợ định dạng pixel, thứ tự màu và chế độ video hoặc lệnh
• Yêu cầu về thời gian ngang và dọc
• Trình tự đặt lại, chờ, bật nguồn và tắt máy
• Nguồn cung cấp bảng điều khiển, điện áp I/O, đầu vào đèn nền và phạm vi dòng điện của đèn nền
• Mặt tiếp xúc FPC, hướng đầu nối, giới hạn chiều dài cáp và đánh số chân
• Các lệnh khởi tạo NV3051F và mọi cài đặt đăng ký cần thiết

Các lỗi trường phổ biến rất đơn giản: FPC bị phản chiếu, dòng đặt lại bị nổi, máy chủ sử dụng sai thứ tự màu hoặc màn hình sáng lên mà không nhận được dữ liệu khung hợp lệ. Màn hình trắng thường không chứng minh được khả năng tương thích MIPI. Nó chỉ có thể chứng minh rằng có đèn nền và nguồn điện của bảng điều khiển.

Yêu cầu kỹ sư chương trình cơ sở của bạn kiểm tra mẫu với cùng dòng bộ xử lý, cầu nối, đầu nối và trình tự nguồn được lên kế hoạch cho sản xuất. Nếu bo mạch của bạn sử dụng cách triển khai MIPI khác, hãy hỏi HONGJIA xem có thể sử dụng FPC tùy chỉnh hoặc cấu hình khởi tạo hay không và những thay đổi nào còn lại trong thiết kế mô-đun tiêu chuẩn.

Những tài liệu nào cần thiết để chuyển từ mẫu trưng bày sang phê duyệt thiết kế?

Một mẫu rất hữu ích để kiểm tra chất lượng hình ảnh và sự phù hợp. Đây không phải là phê duyệt thiết kế. Yêu cầu một bộ tài liệu cho phép các nhóm phần cứng, chương trình cơ sở, cơ khí và mua hàng xem xét cùng một bản sửa đổi.

• Bảng dữ liệu sản phẩm hiện tại với độ phân giải và hướng đã được xác nhận
• Bản vẽ cơ khí thể hiện đường viền, vùng hoạt động, vùng quan sát, độ dày, chi tiết lắp đặt và vị trí FPC
• Thông số kỹ thuật điện bao gồm các điều kiện sơ đồ chân, nguồn, đèn nền và giao diện của đầu nối
• Mã khởi tạo hoặc chuỗi lệnh cho IC điều khiển NV3051F
• Dữ liệu quang học về độ sáng, độ tương phản, hướng nhìn và độ đồng đều nếu có
• Giới hạn nhiệt độ vận hành và bảo quản, cùng với tiêu chí kiểm tra lỗi hiển thị
• Nhận dạng mẫu được kiểm soát sửa đổi và mọi khác biệt đã biết giữa phiên bản mẫu và phiên bản sản xuất

Nếu cảm ứng là một phần của sản phẩm, hãy coi bảng cảm ứng, ống kính, chất kết dính và FPC như một phần đánh giá riêng. Màn hình vừa khít trước khi liên kết có thể không vừa sau khi chỉ định ngăn xếp quang học cuối cùng.

Màn hình IPS ngang 3,5 inch phù hợp ở đâu và nó có thể không phù hợp ở đâu?

Màn hình MIPI TFT 3,5 inch này là một ứng cử viên hợp lý khi bạn cần giao diện màu nhỏ gọn, bố cục theo chiều ngang và kết nối nhúng tiêu chuẩn. Nó xứng đáng được xem xét sớm đối với các thiết bị cầm tay, bộ điều khiển công nghiệp, thiết bị làm đẹp, giao diện nhà thông minh và các sản phẩm khác có yêu cầu về thể tích thùng loa.

Điều này có thể không phù hợp nếu sản phẩm của bạn yêu cầu khả năng đọc dưới ánh sáng mặt trời mà không có thiết kế quang học đã được thử nghiệm, hoạt động dưới -20°C hoặc trên 70°C, tấm nền xuyên sáng, độ sáng cao bất thường hoặc trải nghiệm người dùng chỉ chụp dọc. Những yêu cầu đó cần được nêu rõ trước khi trích dẫn. HONGJIA cũng cung cấp các danh mục màn hình khác, bao gồm các sản phẩm có nhiệt độ rộng và phản chiếu, nhưng đừng cho rằng HJ3450-02 cung cấp các tính năng đó.

Một giới hạn thực tế khác là phần mềm. Nếu ngăn xếp đồ họa của bạn không thể xoay hoặc định vị bảng điều khiển theo hướng yêu cầu, việc thay đổi màn hình ở giai đoạn cuối trong quá trình phát triển có thể buộc phải thiết kế lại bảng hoặc giao diện người dùng. Xác nhận quyết định đó trong khi mẫu vẫn đang được đánh giá.

Nhóm thiết kế của Hoa Kỳ nên yêu cầu HONGJIA điều gì trước khi ban hành RFQ?

Gửi yêu cầu được kiểm soát, không chỉ là liên kết sản phẩm. Nêu rõ độ phân giải mục tiêu đã được xác nhận, hướng, vùng hoạt động, giới hạn vỏ, phạm vi nhiệt độ, mục tiêu độ sáng, bộ xử lý máy chủ hoặc cầu nối, yêu cầu MIPI và nhu cầu dự kiến ​​hàng năm. Yêu cầu HONGJIA đánh dấu từng mục là tiêu chuẩn, có thể định cấu hình hoặc tùy chỉnh.

Yêu cầu mẫu, FPC và tùy chọn cảm ứng, giới hạn tùy chỉnh và bằng chứng liên tục sản xuất

Yêu cầu các mẫu từ cấu hình sản xuất được đề xuất, bao gồm FPC, đầu nối, thiết lập đèn nền và tùy chọn cảm ứng dự kiến ​​nếu có. Xác nhận xem HONGJIA có thể tùy chỉnh FPC, gán chốt, ống kính che, bảng cảm ứng, độ sáng hoặc cài đặt khởi tạo hay không và hỏi thứ tự tối thiểu, dụng cụ, thời gian thực hiện và công việc xác thực mà mỗi thay đổi yêu cầu.

Để đưa ra quyết định sản xuất, hãy yêu cầu bằng chứng về tính liên tục của nguồn cung: bản sửa đổi mô-đun theo kế hoạch, vị trí tìm nguồn cung ứng IC điều khiển, phương thức thông báo thay đổi, quy trình kiểm tra chất lượng và sự hỗ trợ có sẵn từ nhà máy hoặc nhóm FAE. Không yêu cầu chứng nhận hoặc báo cáo thử nghiệm như một hình thức; xác định những tiêu chuẩn mà thành phẩm của bạn thực sự yêu cầu và yêu cầu các tài liệu liên quan.

Sử dụng HONGJIAThông tin hiển thị MIPI ngang 3,5 inchđể bắt đầu thảo luận kỹ thuật, sau đó đặt điều kiện cho RFQ để giải quyết xung đột 640 × 480 so với 480 × 800. Bước tiếp theo ngay là đánh giá mẫu được ghi lại—không phải đơn đặt hàng dựa trên bảng không rõ ràng.
