Yêu cầu giao diện cho màn hình IPS 3,1 inch 480x800 là gì?

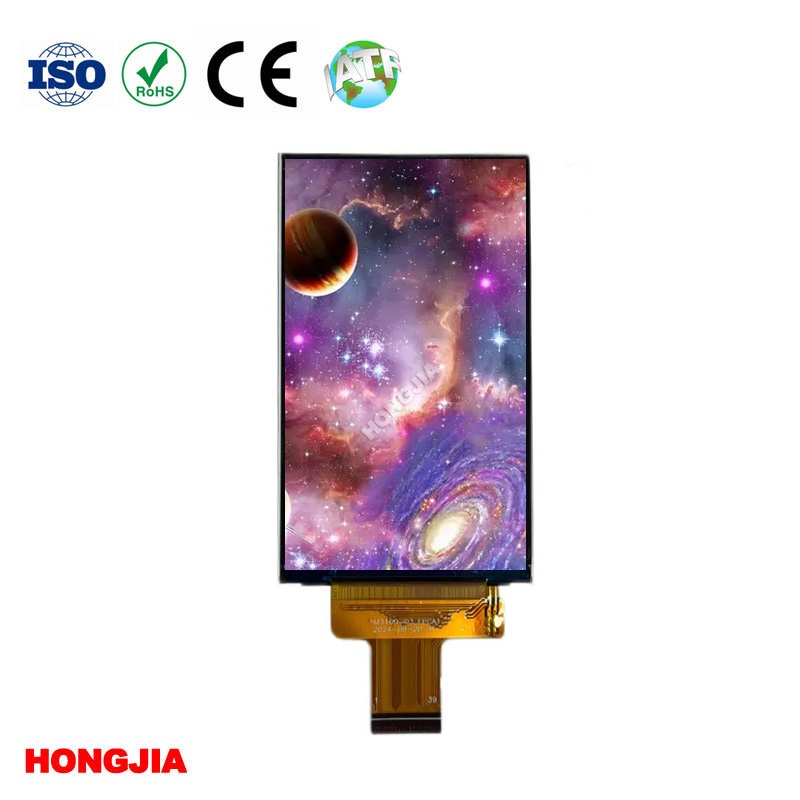

Màn hình IPS 3,1 inch 480x800 yêu cầu phương pháp giao diện kết hợp: kết nối SPI tốc độ thấp để khởi tạo IC trình điều khiển, kết hợp với giao diện RGB song song 16 bit hoặc 18 bit tốc độ cao để truyền dữ liệu pixel thực tế. Trên HONGJIA HJ3100-03, các tín hiệu này được định tuyến thông qua FPC 39 chân tiêu chuẩn (Mạch in linh hoạt). Để điều khiển màn hình này, bạn cần một bộ vi điều khiển chủ được trang bị bộ điều khiển LCD phần cứng chuyên dụng, đủ RAM để chứa bộ đệm khung 768KB và khả năng tạo tín hiệu đồng hồ chính xác, đồng bộ ngang và đồng bộ dọc ở tần số 60Hz.

Kiến trúc SPI 39-Pin và 16-Bit RGB của HJ3100-03

Bố cục 39 chân tách biệt nhiệm vụ cấu hình khỏi việc truyền dữ liệu tốc độ cao. Sự phân công lao động này là hết sức cần thiết đối với những màn hình có độ phân giải này.

480x800Màn hình IPS 3,1 inch 480x800 RGBđẩy 384.000 pixel mỗi khung hình. Chạy ở độ sâu màu 16 bit (RGB565) và tốc độ làm mới 60Hz tiêu chuẩn yêu cầu di chuyển khoảng 368 megabit dữ liệu mỗi giây. Một bus SPI tiêu chuẩn bị nghẹt trên băng thông đó. Nếu bạn cố gắng đẩy video đầy đủ qua SPI ở độ phân giải này, bạn sẽ đạt tối đa khoảng 10 đến 15 khung hình mỗi giây, dẫn đến giao diện chậm rõ rệt.

Thay vào đó, MCU chủ sử dụng các chân SPI 3 dây hoặc 4 dây hoàn toàn để khởi tạo. Bạn gửi tải trọng cấu hình một lần khi khởi động để thiết lập đường cong gamma, trình tự nguồn và hướng hiển thị. Sau khi đăng ký các lệnh thiết lập, giao diện RGB 16 bit sẽ đảm nhận công việc nặng nhọc để truyền dữ liệu pixel thô liên tục. Chuẩn 39-pin cung cấp đủ các đường dữ liệu chuyên dụng để giữ tốc độ khung hình mượt mà mà không gây nghẽn cổ chai cho bộ xử lý chính.

Tích hợp IC điều khiển ST7701 với Bo mạch chủ nhúng

ST7701 là IC điều khiển được sử dụng rộng rãi cho kích thước và độ phân giải cụ thể này, được gắn trực tiếp trên kính (COG). Để nó giao tiếp với bảng chủ của bạn đòi hỏi sự chú ý nghiêm ngặt đến bộ nhớ và thời gian.

Bộ đệm khung hình 480x800 không nén ở màu 16 bit chiếm chính xác 768KB RAM. Hầu hết các bộ vi điều khiển cấp thấp không có nhiều SRAM bên trong. Nếu MCU đã chọn của bạn bị thiếu, bạn sẽ cần định tuyến SDRAM bên ngoài trên PCB của mình, điều này làm phức tạp bố cục bo mạch và tăng EMI.

Dung sai thời gian cũng không thể tha thứ được. ST7701 mong đợi một đồng hồ chấm (PCLK) liên tục, được định giờ hoàn hảo cùng với các tín hiệu kích hoạt dữ liệu (DE), HSYNC và VSYNC. Đừng cố gắng phá vỡ giao diện RGB 16 bit bằng cách sử dụng các chân I/O có mục đích chung. Máy chủ phải có bộ điều khiển phần cứng RGB chuyên dụng (như LTDC trên chip STM32 hoặc LCDC trên các bộ phận NXP). Thiếu một chu kỳ xung nhịp hoặc trì hoãn xung VSYNC vài micro giây sẽ khiến màn hình bị rách, nhấp nháy hoặc màn hình lăn hoàn toàn.

Quản lý tản nhiệt trong vỏ công nghiệp kín 1000-Nit

Độ sáng cao đi kèm với chi phí nhiệt trực tiếp. Đẩy 1000 nit qua màn hình LCD màu đen thông thường có khả năng truyền phát có nghĩa là điều khiển đèn LED nền gần với dòng điện định mức tối đa của chúng. Trong môi trường phòng thí nghiệm ngoài trời, điều này hiếm khi xảy ra. Bên trong vỏ bọc công nghiệp IP67 kín hoặc dụng cụ kiểm tra cầm tay ngoài trời, nhiệt đó sẽ bị giữ lại.

Nếu bạn để một khe hở không khí ngay phía sau mô-đun màn hình trong một thiết bị kín, đèn LED ở đèn nền sẽ nóng và xuống cấp sớm. Trong vòng vài tháng, cân bằng trắng của màn hình sẽ chuyển sang màu vàng rõ rệt và độ sáng tổng thể sẽ giảm xuống. Bạn phải cung cấp một lối thoát nhiệt. Các nhóm kỹ thuật thường chỉ định một miếng đệm dẫn nhiệt giữa mặt sau kim loại của mô-đun Màn hình tinh thể lỏng và khung cấu trúc bằng nhôm bên trong, biến khung máy thành một bộ tản nhiệt.

Tùy chỉnh FPC và Bảng cảm ứng cho các thiết bị công nghiệp và y tế cầm tay

Các mô-đun hiển thị có sẵn hiếm khi phù hợp hoàn hảo với phần cứng chuyên dụng. Vị trí FPC 39 chân tiêu chuẩn có thể xung đột với khoang pin trong máy đo oxy trong máu hoặc buộc vị trí bảng khó xử lý trong thiết bị làm đẹp cầm tay.

Việc uốn cong FPC vượt quá bán kính uốn cong tối thiểu của nó để buộc khớp sẽ gây ra các vết nứt nhỏ trên vết đồng, dẫn đến lỗi hiển thị không liên tục trên dây chuyền lắp ráp hoặc tại hiện trường. SZ Hongjia Technology Shares Limited sửa đổi chiều dài, hình dạng và sơ đồ chân của FPC để phù hợp với bố cục PCB cụ thể của bạn, loại bỏ căng thẳng cơ học.

Việc thêm cảm ứng điện dung sẽ giới thiệu một biến khác. Đối với màn hình 3,1 inch cấp y tế, khe hở không khí giữa cảm biến cảm ứng và kính hiển thị là một vấn đề. Môi trường có độ ẩm thay đổi khiến sự ngưng tụ hình thành bên trong khe hở đó, làm hỏng tầm nhìn và ghi lại các thao tác chạm sai. Chỉ định liên kết quang học—trong đó chất kết dính lỏng trong suốt liên kết trực tiếp bảng cảm ứng với kính TFT—loại bỏ khe hở không khí, cải thiện khả năng chống va đập và hạn chế phản xạ bên trong.

Đảm bảo nguồn cung dài hạn và thử nghiệm khối lượng thấp cho các nhóm kỹ thuật Hoa Kỳ

Sự biến động của chuỗi cung ứng quyết định thiết kế phần cứng cũng như thông số kỹ thuật. Các đội Mỹ thiết kế hệ thống điều khiển công nghiệp hoặc thiết bị y tế thường sản xuất theo lô 500 hoặc 5.000 chiếc chứ không phải 500.000. Nhiều nhà sản xuất màn hình ưu tiên các thiết bị điện tử tiêu dùng số lượng lớn và sẽ đưa ra thông báo Hết hạn sử dụng (EOL) trên mô-đun LCD TFT nhỏ với rất ít cảnh báo.

Thay thế màn hình giữa quá trình sản xuất là một sai lầm đắt giá. Nó yêu cầu bố cục bo mạch mới, cấu hình thời gian phần sụn mới và trong trường hợp là thiết bị y tế, phải chứng nhận lại toàn bộ sản phẩm. SZ Hongjia đặc biệt nhắm đến thị trường công nghiệp và y tế bằng cách đảm bảo nguồn cung ổn định lâu dài và chấp nhận các đơn đặt hàng thử nghiệm nhỏ để tạo nguyên mẫu.

Để tích hợp thành công mô-đun 480x800, bạn cần có MCU với bộ điều khiển RGB phần cứng, bộ đệm khung 768KB và thiết kế vật lý có tính đến nhiệt độ đèn nền. Nếu phần cứng của bạn sẵn sàng cho những yêu cầu này, bạn có thểđánh giá mô-đun HJ3100-03để xác nhận tính tương thích của pin với bảng chủ của bạn.
