Giao diện TFT LCD RGB 3,1 inch là gì và tại sao nó lại quan trọng đối với thiết kế màn hình nhúng?

cácMàn hình LCD LCD 3,1 inch với giao diện RGBđược sử dụng rộng rãi trong các hệ thống nhúng, bảng điều khiển công nghiệp, thiết bị y tế, dụng cụ cầm tay và điện tử tiêu dùng. Bài viết này cung cấp hiểu biết sâu sắc về mặt kỹ thuật và thực tế về cách hoạt động của màn hình này, lý do tại sao giao diện RGB lại quan trọng, cách nó tích hợp vào hệ thống và những thách thức mà các kỹ sư gặp phải trong quá trình thiết kế và triển khai. Nó cũng giải thích các tiêu chí lựa chọn, những cạm bẫy thường gặp, chiến lược khắc phục sự cố và các ứng dụng trong thế giới thực để giúp các nhà phát triển và nhà thiết kế sản phẩm đưa ra quyết định sáng suốt.

Mục lục

• 1. Giới thiệu về Giao diện TFT LCD RGB 3,1 inch
• 2. Tìm hiểu công nghệ TFT LCD
• 3. Điều gì khiến giao diện RGB trở nên đặc biệt?
• 4. Kiến trúc hệ thống và luồng tín hiệu
• 5. Giải thích các thông số kỹ thuật chính
• 6. Ưu điểm của màn hình giao diện RGB
• 7. Hạn chế và thách thức kỹ thuật
• 8. Ứng dụng trong các thiết bị trong thế giới thực
• 9. Nguyên tắc thiết kế và tích hợp
• 10. So sánh với các giao diện khác
• 11. Khắc phục sự cố thường gặp
• 12. Hướng dẫn tuyển chọn kỹ sư
• 13. Câu hỏi thường gặp
• 14. Kết luận và thông tin liên hệ

1. Giới thiệu về Giao diện TFT LCD RGB 3,1 inch

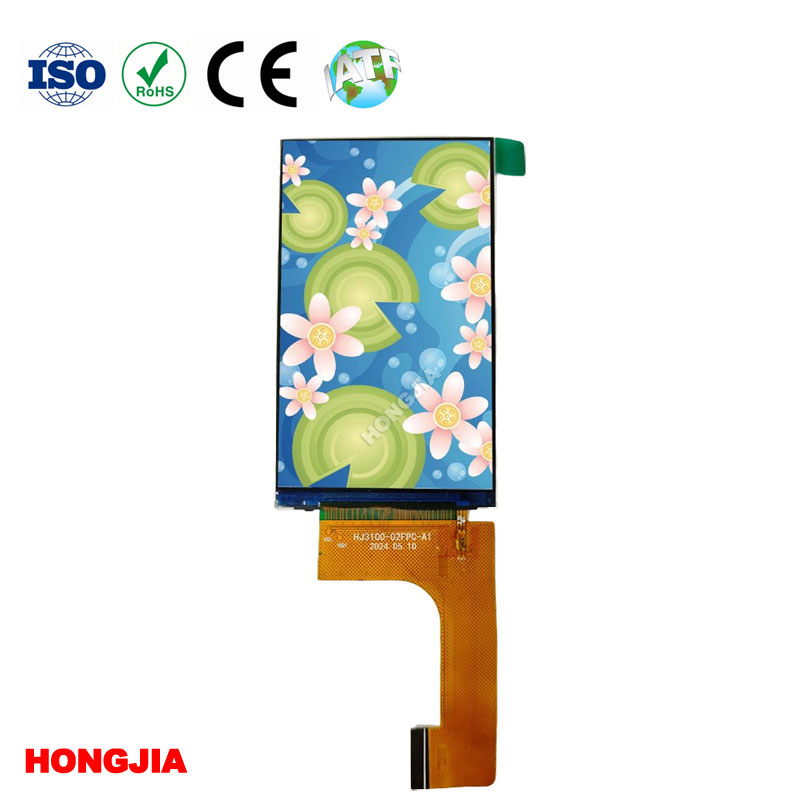

cácGiao diện TFT LCD RGB 3,1 inchlà giải pháp hiển thị nhỏ gọn được thiết kế cho các hệ thống nhúng yêu cầu đầu ra hình ảnh chất lượng cao trong một diện tích nhỏ. Công nghệ TFT (Thin Film Transistor) cho phép điều khiển ma trận chủ động, đảm bảo hình ảnh sắc nét, thời gian phản hồi nhanh và tái tạo màu sắc chính xác.

Không giống như các giao diện nối tiếp như SPI hay I2C, giao diện RGB truyền dữ liệu pixel song song, giúp nó có khả năng hỗ trợ tốc độ làm mới cao hơn và hiệu suất đồ họa mượt mà hơn. Điều này làm cho nó đặc biệt phù hợp cho các ứng dụng cần cập nhật hình ảnh theo thời gian thực.

2. Tìm hiểu công nghệ TFT LCD

Màn hình LCD TFT là một loại màn hình LCD ma trận hoạt động sử dụng bóng bán dẫn màng mỏng để điều khiển từng pixel riêng lẻ. Cấu trúc này cải thiện độ tương phản, giảm nhiễu xuyên âm và tăng cường độ ổn định tổng thể của hình ảnh.

Các thành phần chính bao gồm:

• Lớp tinh thể lỏng để điều chế ánh sáng
• Bộ đèn nền để chiếu sáng
• Bộ lọc màu cho biểu diễn RGB
• Ma trận bóng bán dẫn màng mỏng để điều khiển pixel

Kích thước 3,1 inch thường được chọn cho các thiết bị di động có không gian hạn chế nhưng độ rõ nét về hình ảnh vẫn rất cần thiết.

3. Điều gì khiến giao diện RGB trở nên đặc biệt?

Giao diện RGB là phương thức truyền dữ liệu song song gửi tín hiệu màu đỏ, lục và lam đồng thời. Mỗi pixel được xác định bằng sự kết hợp của ba tín hiệu này, cho phép kiểm soát màu sắc chính xác.

Đặc điểm cốt lõi:

• Truyền dữ liệu song song (8/16/18/24-bit RGB)
• Khả năng làm mới cao
• Cập nhật hình ảnh có độ trễ thấp
• Ánh xạ pixel trực tiếp từ bộ điều khiển đến màn hình

Vì bỏ qua việc giải mã nối tiếp phức tạp nên giao diện RGB được sử dụng rộng rãi trong các hệ thống nhúng nhạy cảm với hiệu suất.

4. Kiến trúc hệ thống và luồng tín hiệu

Hệ thống TFT LCD RGB 3,1 inch điển hình bao gồm bộ vi điều khiển hoặc bộ xử lý, IC điều khiển màn hình và chính bảng điều khiển LCD.

Quá trình truyền tín hiệu:

1. CPU/GPU tạo dữ liệu bộ đệm khung
2. Tín hiệu RGB được xuất ra thông qua bộ điều khiển GPIO hoặc LCD song song
3. Tín hiệu đồng bộ hóa (HSYNC, VSYNC, DE) căn chỉnh thời gian khung
4. Bảng điều khiển TFT nhận dữ liệu pixel theo từng dòng
5. Trình điều khiển hiển thị cập nhật ma trận pixel tương ứng

Độ chính xác về thời gian là rất quan trọng. Bất kỳ sự không khớp nào trong tín hiệu đồng bộ hóa đều có thể dẫn đến hình ảnh nhấp nháy, rách hoặc méo.

5. Giải thích các thông số kỹ thuật chính

Hiểu các thông số kỹ thuật giúp đảm bảo tích hợp hệ thống phù hợp:

6. Ưu điểm của màn hình giao diện RGB

Giao diện RGB cung cấp một số lợi thế về hiệu suất khiến nó trở thành lựa chọn ưu tiên cho các hệ thống nhúng.

• Hiệu suất làm mới cao:Lý tưởng cho đồ họa thời gian thực
• Độ trễ thấp:Truyền pixel trực tiếp giảm thiểu độ trễ
• Chất lượng hình ảnh tốt hơn:Không có tạo phẩm nén
• Sự đơn giản của phần cứng:Thiết kế bộ điều khiển hiển thị đơn giản

Những ưu điểm này đặc biệt quan trọng trong các ứng dụng như giám sát y tế, bảng điều khiển công nghiệp và thiết bị kiểm tra di động.

7. Hạn chế và thách thức kỹ thuật

Bất chấp những ưu điểm của nó, thiết kế giao diện RGB cũng có những thách thức.

• Yêu cầu nhiều chân GPIO (số lượng chân cao)
• Định tuyến PCB phức tạp để đảm bảo tính toàn vẹn tín hiệu
• Độ nhạy EMI cao hơn
• Khả năng mở rộng hạn chế cho màn hình lớn

Các kỹ sư phải thiết kế cẩn thận các chiến lược bố trí và nối đất để tránh nhiễu và sai sót về thời gian.

8. Ứng dụng trong các thiết bị trong thế giới thực

Giao diện TFT LCD RGB 3,1 inch được áp dụng rộng rãi trong các ngành:

• Bảng điều khiển công nghiệp
• Dụng cụ chẩn đoán y tế cầm tay
• Giao diện điều khiển nhà thông minh
• Dụng cụ đo cầm tay
• Điện tử tiêu dùng (GPS, thiết bị đầu cuối POS)

Sự cân bằng giữa kích thước, hiệu suất và chi phí khiến nó có tính linh hoạt cao.

9. Nguyên tắc thiết kế và tích hợp

Để đảm bảo hiệu suất tối ưu, các kỹ sư nên tuân theo các nguyên tắc thiết kế sau:

• Duy trì đồng bộ hóa thời gian nghiêm ngặt cho HSYNC và VSYNC
• Sử dụng dấu vết PCB được kiểm soát bằng trở kháng
• Giữ đường tín hiệu càng ngắn càng tốt
• Áp dụng tụ điện tách nguồn thích hợp
• Tối ưu hóa tốc độ làm mới firmware

Việc triển khai đúng cách sẽ đảm bảo hiệu suất hiển thị ổn định và độ tin cậy lâu dài.

10. So sánh với các giao diện khác

RGB vẫn là lựa chọn ưu tiên cho các hệ thống hiển thị nhúng nhỏ gọn, tốc độ cao.

11. Khắc phục sự cố thường gặp

Các vấn đề thường gặp bao gồm:

• Màn hình nhấp nháy do thời gian không khớp
• Màu sắc không chính xác do độ sâu bit bị định cấu hình sai
• Màn hình trống do thiếu tín hiệu đồng bộ hóa
• Nhiễu ồn do nối đất kém

Giải pháp:

• Xác minh đồng hồ và thời gian tín hiệu đồng bộ
• Kiểm tra cài đặt cấu hình chương trình cơ sở
• Cải thiện bố cục và che chắn PCB
• Sử dụng điều chỉnh điện áp thích hợp

12. Hướng dẫn tuyển chọn kỹ sư

Khi chọn mô-đun TFT LCD RGB 3,1 inch, hãy cân nhắc:

• Yêu cầu về độ phân giải của ứng dụng của bạn
• Khả năng giao diện MCU hoặc bộ xử lý có sẵn
• Hạn chế tiêu thụ điện năng
• Môi trường hoạt động (nhiệt độ, độ ẩm)
• Yêu cầu về độ sáng khi sử dụng trong nhà/ngoài trời

Màn hình phù hợp giúp giảm đáng kể thời gian phát triển và cải thiện trải nghiệm người dùng.

13. Câu hỏi thường gặp

Câu hỏi 1: Tại sao giao diện RGB được ưu tiên cho các hệ thống nhúng?
Bởi vì nó cung cấp khả năng truyền dữ liệu pixel trực tiếp, nhanh chóng với độ trễ tối thiểu.

Câu hỏi 2: Màn hình TFT LCD 3,1 inch có phù hợp để sử dụng ngoài trời không?
Có, nếu nó có đủ độ sáng và được xử lý chống chói.

Câu hỏi 3: Giao diện RGB có cần bộ điều khiển chuyên dụng không?
Có, hầu hết các hệ thống đều yêu cầu bộ điều khiển LCD hoặc MCU có hỗ trợ đầu ra RGB.

Câu hỏi 4: Nguyên nhân gây ra hiện tượng nhấp nháy ở màn hình LCD TFT?
Tín hiệu đồng bộ không đúng hoặc nguồn điện không ổn định.

Câu hỏi 5: Giao diện RGB có thể được sử dụng trong các thiết bị chạy bằng pin không?
Có, nhưng cần tối ưu hóa năng lượng do hoạt động dữ liệu cao hơn.

14. Kết luận và thông tin liên hệ

Giao diện TFT LCD RGB 3,1 inch vẫn là một trong những giải pháp hiển thị hiệu quả và được sử dụng rộng rãi nhất trong thiết kế hệ thống nhúng. Khả năng cung cấp hình ảnh tốc độ cao, chất lượng cao khiến nó không thể thiếu trong các ứng dụng công nghiệp, y tế và tiêu dùng. Tuy nhiên, việc triển khai thành công đòi hỏi sự chú ý cẩn thận đến thời gian, bố cục và tích hợp hệ thống.

Để có các mô-đun hiển thị đáng tin cậy và hỗ trợ kỹ thuật chuyên nghiệp,Công ty TNHH Cổ phần Công nghệ SZ Hongjiacung cấp các giải pháp TFT LCD tùy chỉnh phù hợp với các yêu cầu công nghiệp khác nhau.

Nếu bạn đang tìm kiếm giải pháp TFT LCD chất lượng cao hoặc hợp tác kỹ thuật,liên hệ với chúng tôitại SZ Hongjia Technology Shares Limited - chúng tôi sẵn sàng hỗ trợ dự án tiếp theo của bạn.
