Kỹ thuật thiết kế phần cứng cho màn hình LCD HD 2,0 inch (Độ phân giải 480*360, giao diện RGB) trong thiết bị cầm tay

     Thiết kế phần cứng cho mộtMàn hình ngang HD 2.0 inch(độ phân giải 480*360, giao diện RGB) trong các thiết bị cầm tay tập trung vào việc cân bằng chất lượng hiển thị, mức tiêu thụ điện năng, không gian vật lý và độ tin cậy. Sau đây là các kỹ thuật thiết kế chính và những cân nhắc được các kỹ sư tại Công ty Công nghệ Hongjia Thâm Quyến tóm tắt:

I. Giao diện và tính toàn vẹn tín hiệu

1. Lựa chọn giao diện RGB

Ưu tiên sử dụng giao diện song song RGB565 (16 bit) hoặc RGB666 (18 bit) để đảm bảo đủ băng thông dữ liệu cho độ phân giải 480*360 ở 60Hz (yêu cầu xung nhịp pixel khoảng ~20 MHz).

Nếu điện áp giao diện của bộ điều khiển chính không khớp với điện áp của LCD (ví dụ: 1,8V so với 3,3V), thì phải thêm IC chuyển mức (chẳng hạn như TXS0108E) hoặc bộ chia điện trở kết hợp với bộ đệm.

2. Tối ưu hóa định tuyến tín hiệu

Khớp độ dài và Trở kháng: Khuyến nghị rằng các đường dữ liệu RGB (D[0:17]) phải khớp với độ dài trong nhóm của chúng (với độ lệch 100 mils); đường đồng hồ (PCLK) phải được điều chỉnh độ dài độc lập và được định tuyến cách xa các nguồn nhiễu tốc độ cao.

Bảo vệ và che chắn mặt đất: Trên FPC (Mạch in linh hoạt) hoặc PCB, sử dụng đường GND để cách ly tín hiệu RGB khỏi các nguồn nhiễu như đèn nền (PWM) và đường cấp nguồn.

Kết hợp đầu cuối: Nếu khoảng cách truyền vượt quá 10cm, có thể thêm một điện trở nối tiếp (22Ω–100Ω) ở đầu LCD để triệt tiêu phản xạ tín hiệu.

II. Kiểm soát nguồn điện và tiêu thụ điện năng

1. Thiết kế bộ nguồn đa kênh

Các yêu cầu điển hình bao gồm: VDD (điện áp logic, thường là 3,3V/1,8V), VCI (điện áp trình điều khiển, ~3,3V) và điện áp điều khiển đèn nền LED (dao động từ 3,5V đến 20V, tùy thuộc vào số lượng đèn LED trong chuỗi).

Bạn nên sử dụng LDO có độ ồn thấp (chẳng hạn như TPS7A47) để cung cấp VDD và VCI, nhờ đó ngăn chặn nhiễu gợn từ việc chuyển đổi nguồn điện ảnh hưởng đến tính đồng nhất của màn hình.

2. Chiến lược tiết kiệm năng lượng bằng đèn nền

Màn hình cụ thể này có đèn nền bao gồm 6 đèn LED, mang lại độ sáng cao 800 nits để đảm bảo khả năng đọc rõ ràng ngay cả dưới ánh sáng mặt trời trực tiếp. Ngoài ra, có thể sử dụng IC điều khiển đèn LED hiệu suất cao (chẳng hạn như LP8556) để hỗ trợ sơ đồ điều khiển kết hợp kết hợp làm mờ bằng phương pháp điều chỉnh độ sáng bằng phương pháp điều chỉnh độ sáng bằng phương pháp điều chỉnh độ sáng bằng phương pháp điều chỉnh độ sáng bằng phương pháp điều chỉnh độ sáng bằng phương pháp điều chỉnh độ sáng bằng phương pháp điều chỉnh độ sáng bằng phương pháp điều chỉnh độ sáng tương tự.

Điều chỉnh độ sáng tự động: Kết hợp cảm biến ánh sáng xung quanh (chẳng hạn như APDS-9301) để tự động điều chỉnh đèn nền dựa trên điều kiện ánh sáng xung quanh, từ đó đạt được mức tiết kiệm điện trên 30%.

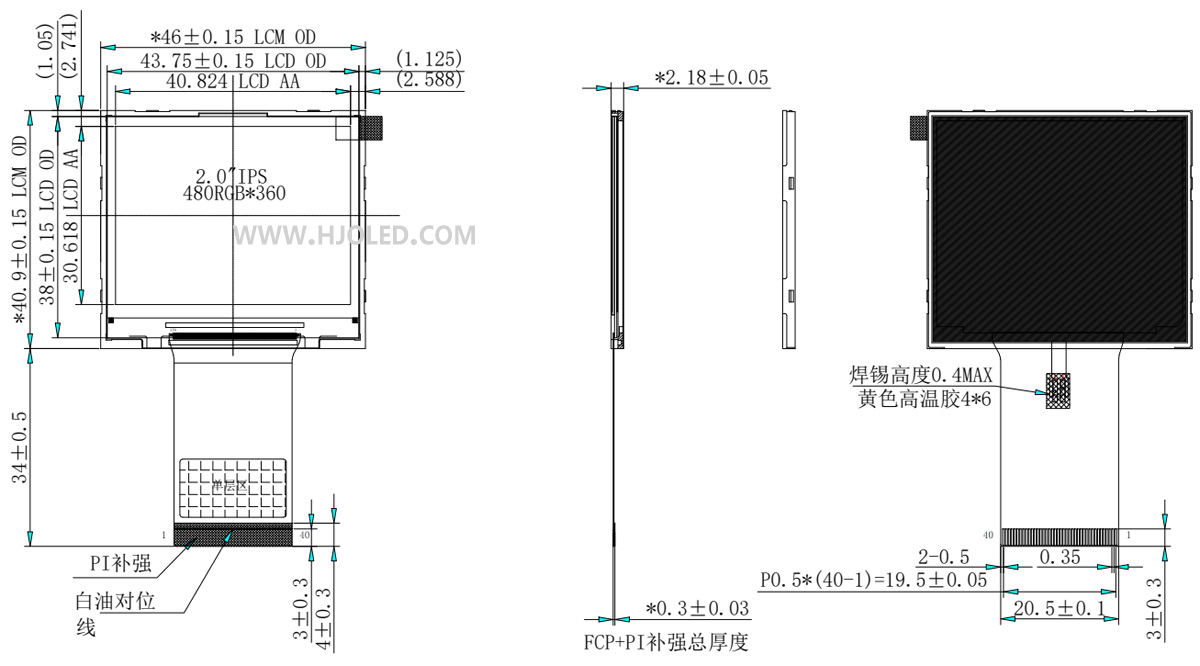

3. Màn hình LCD HD 2.0 inch: Đây là màn hình hướng ngang có độ phân giải cao 480 × 360 pixel. Nó sử dụng IC điều khiển ST7701S và giao diện RGB. Khi thiết kế bo mạch chính, điều cần thiết là phải xác minh rằng CPU chủ có hỗ trợ màn hình độ phân giải cao và giao diện RGB để ngăn chặn tình huống CPU thiếu khả năng điều khiển màn hình hiệu quả. Cấu hình ngang 480 × 360 có tỷ lệ khung hình 4:3; do đó, hướng quét phải được cấu hình chính xác trong quá trình khởi chạy phần mềm (thường thông qua các bit MV/MX/MY của lệnh 0x36) để ngăn hình ảnh hiển thị bị xoay 90 độ.

III. EMC và khả năng miễn dịch nhiễu

1. Tấm chắn mô-đun LCD

Đặt bọt dẫn điện giữa mô-đun đèn nền và PCB; Ngoài ra, bọc FPC (Mạch in linh hoạt) trong lá đồng và nối đất để giảm thiểu tiếng ồn bức xạ.

2. Tách nguồn điện

Ở mỗi đầu vào nguồn điện, lắp song song một tụ gốm 10 μF với tụ điện tần số cao 0,1 μF, đặt chúng gần với đầu nối LCD.

3. Bảo vệ tín hiệu đồng bộ

Chèn các hạt ferrite (chẳng hạn như BLM18PG121SN1) nối tiếp với tín hiệu HSYNC và VSYNC để lọc nhiễu tần số cao.

IV. Kiểm tra và xác minh

1. Xác minh trình tự bật nguồnXác nhận rằng trình tự định giờ cấp nguồn và tín hiệu cho cả bộ điều khiển máy chủ và mô-đun LCD đều tuân thủ các yêu cầu được chỉ định trong bảng dữ liệu tương ứng (ví dụ: độ rộng xung đặt lại >10 ms).

2. Kiểm tra chất lượng hiển thị

Sử dụng các mẫu thử nghiệm đồng màu và bàn cờ để kiểm tra các đốm màu, nhấp nháy và độ bền của hình ảnh (bóng ma). Sử dụng máy hiện sóng để đo độ giật PCLK (đồng hồ pixel); giá trị này phải duy trì dưới 5% thời gian xung nhịp.

3. Bảo vệ ESD

Lắp đặt dãy đi-ốt TVS (chẳng hạn như SRV05-4) tại giao diện FPC để đảm bảo tuân thủ tiêu chuẩn IEC 61000-4-2 Cấp 4.

     Thông qua việc thực hiện các chiến lược thiết kế nói trên, có thể đạt được hiệu suất hiển thị ổn định, độ phân giải cao trong phạm vi vật lý hạn chế, từ đó kéo dài tuổi thọ pin của thiết bị cầm tay. Chúng tôi khuyến nghị rằng, sau khi nguyên mẫu được sản xuất, hãy ưu tiên kiểm tra mức tiêu thụ điện năng và EMI, cũng như tiến hành xác nhận độ bền FPC để chuẩn bị cho sản xuất hàng loạt. Công ty Công nghệ Hongjia Thâm Quyến tự hào có 12 năm chuyên môn về R&D, sản xuất và bán các màn hình hiển thị có kích thước từ 1,14 đến 12,1 inch, cùng với màn hình cảm ứng đi kèm. Dòng sản phẩm toàn diện của chúng tôi bao gồm màn hình có độ phân giải cao, độ sáng cao và hình dạng không đều, có nhiều tùy chọn giao diện khác nhau. Hoạt động từ các cơ sở sản xuất chuyên dụng được trang bị máy móc sản xuất hoàn toàn tự động, chúng tôi tự hào phục vụ nhiều công ty Fortune 500 trên toàn thế giới. Hơn nữa, chúng tôi cung cấp bảo hành dịch vụ sau bán hàng 36 tháng, đảm bảo bạn hoàn toàn yên tâm.
