Ứng dụng màn hình LCD 2,4 inch với giao diện RGB nối tiếp 6 bit trong các sản phẩm điện tử

     Màn hình LCD 2,4 inch với độ phân giải 240*320 rất phổ biến trên thị trường và giao diện của chúng thường là tiêu chuẩn.  Hôm nay, các kỹ sư tại Thâm Quyến Hongjia Technology sẽ chia sẻ một giao diện ít phổ biến hơn: màn hình TFT 2,4 inch với giao diện RGB nối tiếp 6 bit. Sự kết hợp này mang lại sự cân bằng tuyệt vời giữa chi phí, hiệu suất và độ phức tạp trong thiết kế, đồng thời được sử dụng rộng rãi trong các thiết bị cấp thấp đến trung bình yêu cầu chất lượng hiển thị nhất định.

1. Giao diện RGB nối tiếp 6 bit là gì?

A. RGB: Đề cập đến việc điều khiển từng pixel của màn hình bằng các đường dữ liệu màu cơ bản màu đỏ, lục và lam.

B. 6-bit: Cho biết độ sâu của từng thành phần màu (R, G, B) là 6 bit, tức là 64 mức thang độ xám. Độ sâu màu kết hợp của một pixel là 262K màu (64 * 64 * 64 = 262.144). Độ trung thực màu này thấp hơn một chút so với RGB 16-bit (65K màu) hoặc 24-bit (16,7M màu) thông thường, nhưng nhìn chung nó đủ dùng cho nhiều ứng dụng hình ảnh không chuyên nghiệp dành cho mắt người.

C. Serial: Đây là key. Không giống như các giao diện RGB song song truyền thống (cần số lượng lớn dữ liệu và dòng điều khiển như VSYNC, HSYNC, DE, D0-D15/23, thường >20 dòng), RGB nối tiếp truyền dữ liệu RGB của mỗi pixel thông qua một cặp dòng đồng hồ vi sai (CLK+/CLK-) và 3 cặp dòng dữ liệu vi sai (R+,R-; G+,G-; B+,B-) ở tốc độ cao.

D. Số lượng đường dây vật lý: 6 cặp đường dây vi sai + có thể có đường dây nối đất và dây điện, giảm đáng kể số lượng đường dây (thường chỉ có 8-12 dây cáp vật lý).

E. Giao thức: Thường tuân theo dạng đơn giản của giao thức DSI (Giao diện nối tiếp hiển thị) của MIPI D-PHY hoặc biến thể cấp cao hơn của giao diện SPI. Trong màn hình 2,4 inch dành cho người tiêu dùng, nó thường được gọi đơn giản là "giao diện RGB nối tiếp" hoặc "giao diện SPI RGB", về cơ bản sử dụng bộ nối tiếp để chuyển đổi tín hiệu RGB song song thành luồng dữ liệu nối tiếp.

 2. Ưu điểm kết hợp (Tại sao lại thiết kế này?)

Sự kết hợp giữa "kích thước màn hình nhỏ + độ sâu màu từ trung bình đến thấp + giao diện nối tiếp" thể hiện những ưu điểm cốt lõi sau trong ứng dụng:

A. Giảm thiểu việc đi dây đáng kể: Đây là ưu điểm nổi bật nhất. Việc giảm số lượng dây từ 20+ trong giao diện song song xuống khoảng 10 sẽ dẫn đến:

Cần ít không gian hơn để định tuyến giữa bộ điều khiển chính và màn hình, có khả năng giảm số lượng lớp PCB và đơn giản hóa bố cục.

Việc sử dụng các đầu nối FPC nhỏ hơn, rẻ hơn, tiết kiệm không gian và chi phí BOM.

Ít dây hơn dẫn đến tỷ lệ hỏng hóc tại các điểm kết nối thấp hơn và thiết kế chống nhiễu dễ dàng hơn.

B. Giảm chi phí:

Chi phí PCB, chi phí đầu nối và chi phí lắp ráp đều giảm do có ít dây hơn.

Số lượng GPIO mà chip điều khiển chính yêu cầu giảm xuống, cho phép lựa chọn MCU hoặc MPU tiết kiệm hơn với ít chân hơn.

C. Giảm mức tiêu thụ điện năng:

Tín hiệu vi sai nối tiếp có dao động điện áp thấp hơn và ít nhiễu điện từ hơn, dẫn đến mức tiêu thụ điện năng thấp hơn so với tín hiệu mức TTL song song.

Ít dây hơn có nghĩa là điện dung ký sinh ít hơn và năng lượng cần thiết để lái xe cũng giảm tương ứng.

D. Đáp ứng yêu cầu về hiệu suất:

Đối với màn hình QVGA 2,4 inch, tổng số điểm ảnh là 76.800. Ở tốc độ làm mới 60Hz, băng thông dữ liệu cần thiết là khoảng: 76800 * 18 bit/pixel * 60Hz ≈ 83 Mbps. Ngay cả với màu 6 bit (18 bit/pixel), tốc độ thông thường của giao diện nối tiếp (hàng trăm Mbps đến hơn 1 Gbps) là quá đủ, để lại nhiều khoảng trống.

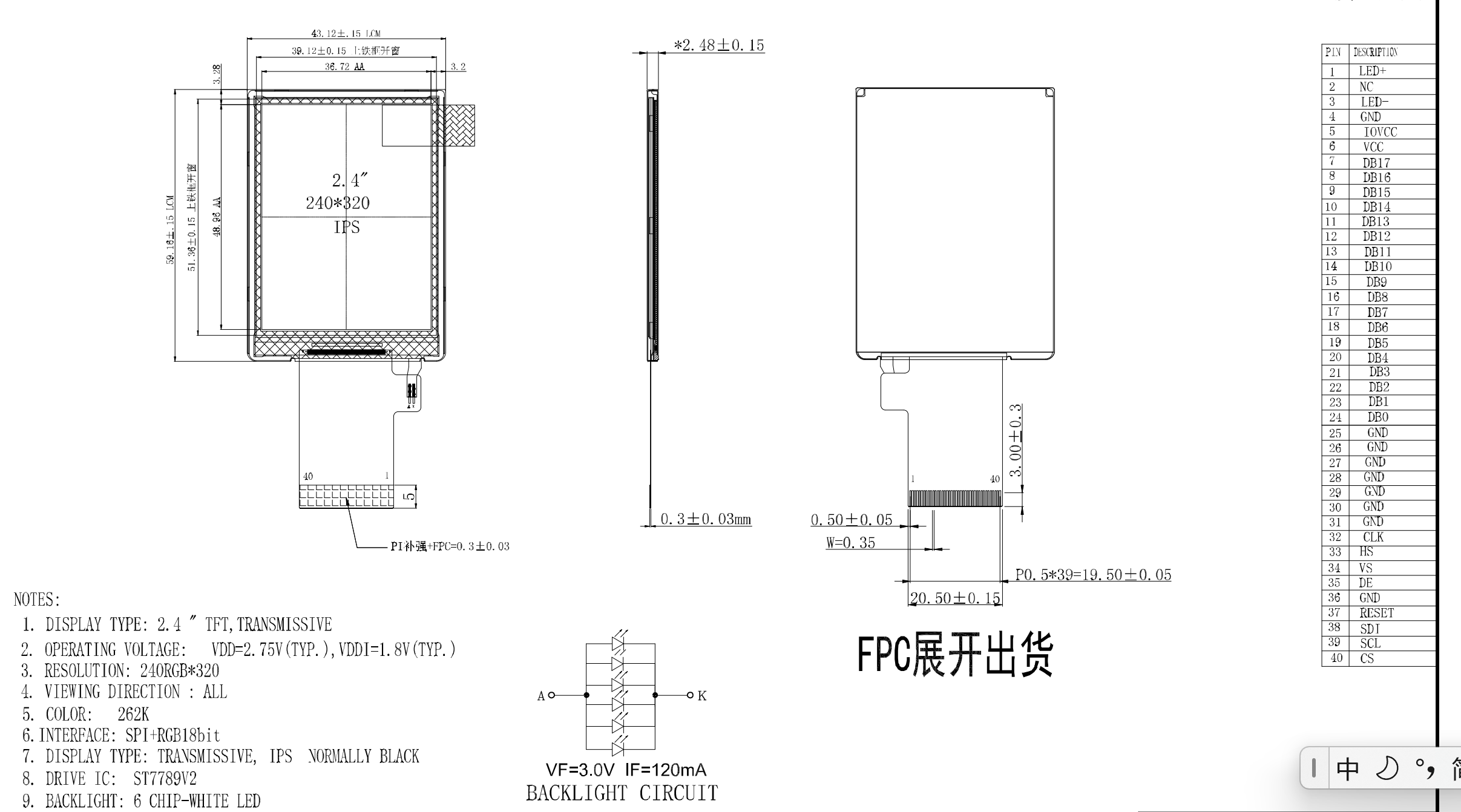

     Công nghệ Hongjia Thâm Quyến đang sản xuất hàng loạt màn hình LCD 2,4 inch với giao diện RGB nối tiếp 6 bit, model HJ2408-18-A1.  Chúng tôi hoan nghênh các yêu cầu từ khách hàng qua email. Màn hình LCD 2,4 inch với giao diện RGB nối tiếp 6 bit là giải pháp hiển thị nhúng được tối ưu hóa cao. Thông qua công nghệ chủ chốt của tuần tự hóa giao diện, nó đạt được thiết kế đơn giản, độ tin cậy được cải thiện và giảm chi phí tổng thể mà không làm giảm đáng kể trải nghiệm hình ảnh (đối với các ứng dụng hình ảnh có kích thước nhỏ, không chuyên nghiệp), khiến nó trở thành một trong những lựa chọn cổ điển cho màn hình trong các thiết bị thông minh nhỏ gọn hiện đại.
