Phân tích các kịch bản ứng dụng cho Màn hình ngang IPS 7 inch với độ phân giải 1024×600, MIPI 2 kênh, Màn hình cảm ứng điện dung 24-PIN

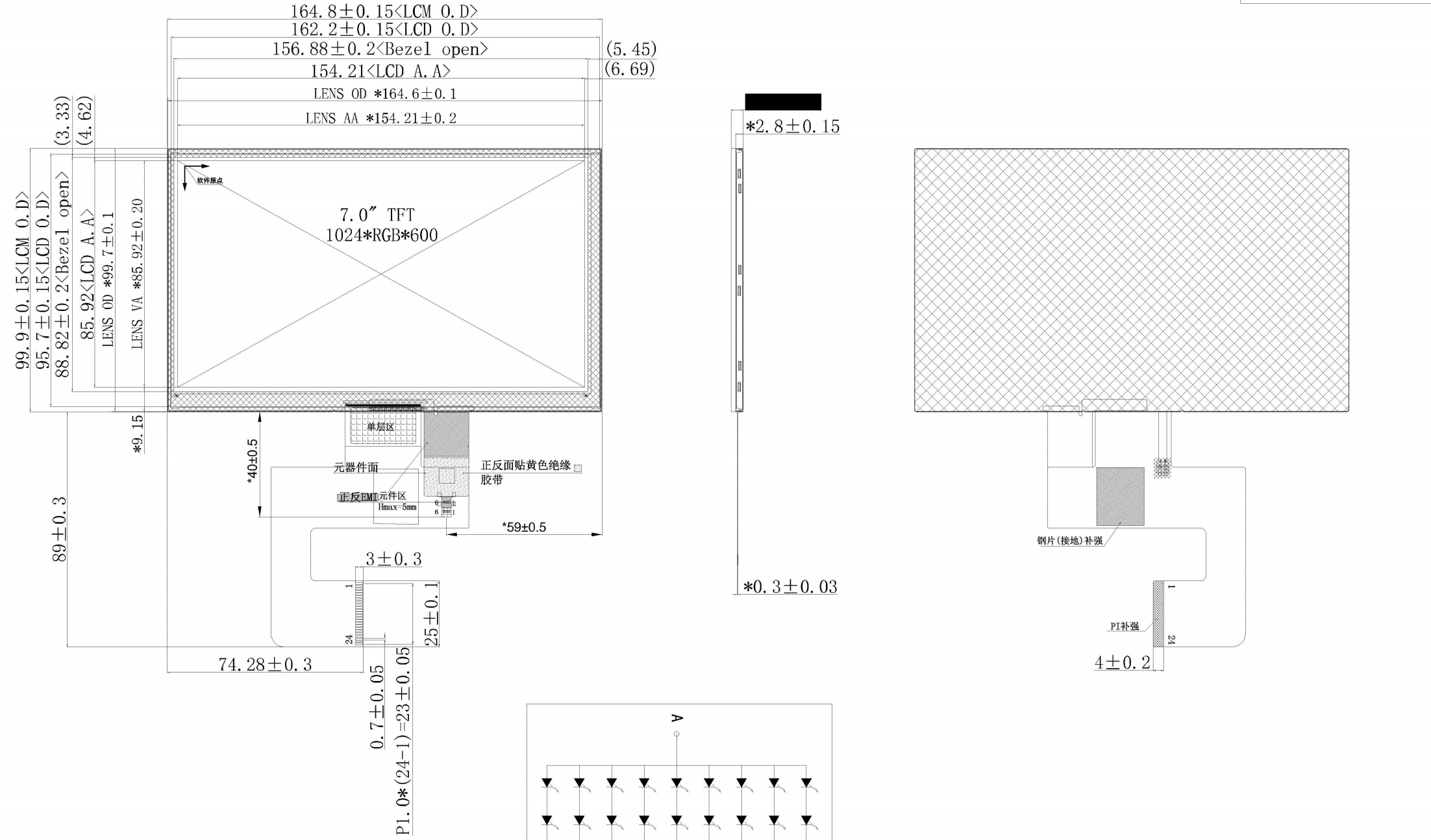

       Màn hình ngang TFT 7 inch thường có độ phân giải 1024*600 và giao diện MIPI 4 kênh. Màn hình LCD 2 kênh đã hiếm, những màn hình tích hợp cáp màn hình cảm ứng điện dung với cáp màn hình LCD còn hiếm hơn, làm tăng khối lượng công việc cho các kỹ sư phần cứng. Các kỹ sư của Công ty Công nghệ Hongjia Thâm Quyến đã sản xuất hàng loạt thành công màn hình ngang IPS 7 inch với độ phân giải 1024*600, giao diện MIPI 2 kênh và màn hình cảm ứng điện dung. Đầu nối 24-PIN tích hợp màn hình cảm ứng và tín hiệu hiển thị, với một giao diện cáp duy nhất giúp khách hàng thiết kế dễ dàng hơn.

       7 inch, 1024×600 (tỷ lệ khung hình khoảng 15:9, gần 16:9). Đây là thông số kỹ thuật hiển thị từ cấp cơ bản đến tầm trung điển hình, tiết kiệm chi phí và có khả năng đáp ứng hầu hết các nhu cầu hiển thị giao diện đồ họa cơ bản, nhưng mật độ điểm ảnh của nó (khoảng 169 PPI) không cao bằng màn hình có độ phân giải cao hơn. IPS (In-Plane Switching) mang lại những ưu điểm như góc nhìn rộng, tái tạo màu sắc tốt và tính nhất quán cao. Bất kể góc nhìn, độ suy giảm màu sắc và độ sáng đều ở mức tối thiểu, lý tưởng cho các ứng dụng yêu cầu nhiều người xem hoặc thao tác từ các góc khác nhau (như điều khiển công nghiệp, hệ thống điều khiển nhà thông minh và thiết bị di động).

Ưu điểm và kịch bản áp dụng:

1. Cân bằng giữa chi phí và hiệu suất: Sự kết hợp này mang lại giá trị tuyệt vời. IPS mang lại trải nghiệm xem vượt trội, trong khi MIPI tiết kiệm không gian bo mạch và mức tiêu thụ điện năng. Hai kênh cung cấp đủ băng thông ở mức 1024×600@60Hz.

2. Ưu tiên cho các thiết bị nhúng và di động:

A. HMI công nghiệp: Màn hình cảm ứng công nghiệp, giao diện thiết bị; góc nhìn rộng của IPS cho phép người vận hành nhìn rõ từ các vị trí khác nhau.

B. Điều khiển nhà thông minh: Bảng điều khiển nhà, màn hình cổng thông minh; giao diện MIPI tạo điều kiện thu nhỏ thiết bị.

C. Thiết bị y tế cầm tay: Dụng cụ xét nghiệm cầm tay có mức tiêu thụ điện năng cao và yêu cầu về độ tin cậy.

D. Màn hình phụ trợ/hậu mãi cho ô tô: Chẳng hạn như camera lùi, hệ thống giải trí cho hàng ghế sau (lưu ý các yêu cầu dành cho ô tô).

E. Thiết bị thương mại: Máy POS, thiết bị đầu cuối tự phục vụ, hệ thống xếp hàng.

F. Thiết bị IoT công suất thấp: Thiết bị đầu cuối hiển thị thông tin nâng cao. 3. Phân tích yêu cầu băng thông: Tính toán băng thông gần đúng cần thiết.

Đồng hồ 3 pixel ≈ (Pixel ngang + Xóa) × (Hàng dọc + Xóa) × Tốc độ làm mới. Ước tính đơn giản hóa: 1024×600@60Hz, RGB888 (độ sâu màu 24 bit).

Tốc độ dữ liệu ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. Băng thông lý thuyết điển hình của làn MIPI DSI 2 là trên 1 Gbps (tùy thuộc vào tần số xung nhịp cụ thể), đủ để điều khiển độ phân giải này một cách mượt mà với một biên độ nhất định.

      Tóm lại, màn hình ngang 7 inch IPS (1024×600) với làn MIPI 2 là một giải pháp hoàn thiện giúp đạt được sự cân bằng tuyệt vời về chi phí, hiệu ứng hiển thị, mức tiêu thụ điện năng và chiếm dụng không gian. Nó rất phù hợp với nhiều ứng dụng hiển thị nhúng tầm trung khác nhau, đặc biệt trong các tình huống yêu cầu góc nhìn rộng, màu sắc nhất quán và tiết kiệm không gian.
