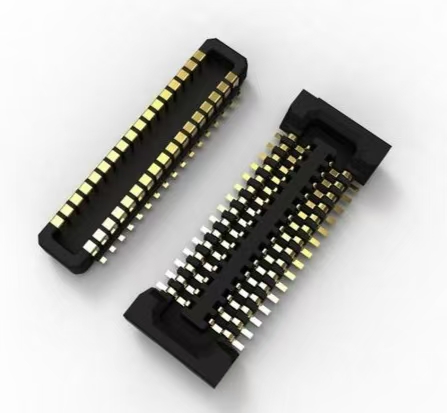

Sử dụng đầu nối B TO B hay đầu cắm vàng cho cáp màn hình linh hoạt sẽ tốt hơn?

       Nhiều khách hàng gặp phải vấn đề này khi chọn màn hình: một số cáp màn hình linh hoạt sử dụng đầu nối B2B, trong khi một số khác sử dụng phích cắm trực tiếp bằng ngón tay vàng. Họ phân vân không biết nên chọn cái nào. Công ty Kỹ thuật Công nghệ Hongjia Thâm Quyến cung cấp một phân tích đơn giản tại đây:

1. Giải pháp kết nối

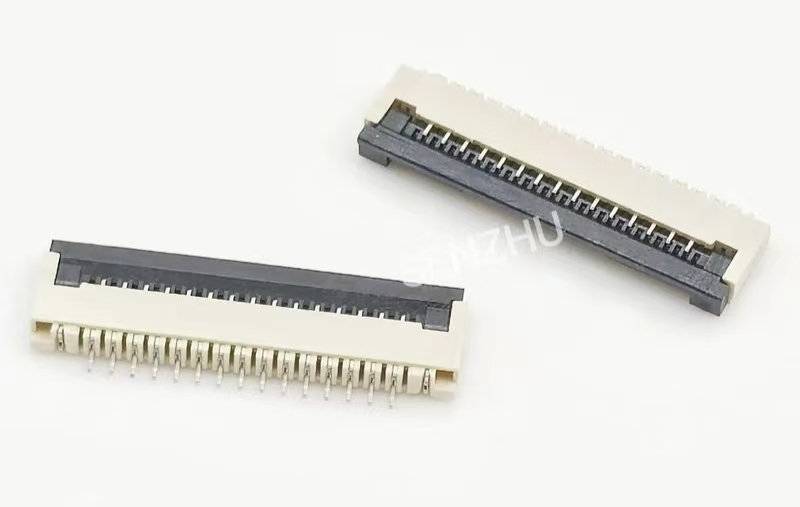

Phương pháp này yêu cầu một đầu nối riêng (thường là đầu nối ZIF hoặc LIF) được hàn vào bo mạch chủ. Bảng mạch linh hoạt được lắp trực tiếp vào đầu nối này và được cố định bằng cần khóa.

· Thuận lợi:

· Độ tin cậy cao: Cơ cấu khóa cơ đảm bảo kết nối chắc chắn, chống rung và va đập hiệu quả, mang lại khả năng chống tiếp xúc ổn định.

· Dễ dàng lắp ráp và sửa chữa: Người vận hành dễ dàng sử dụng, với dung sai căn chỉnh lớn. Nếu màn hình hoặc cáp bị hỏng, cơ chế khóa có thể dễ dàng mở ra để thay thế mà không làm hỏng bo mạch chủ.

· Bảo vệ giao diện: Đầu nối hoạt động như một "vật hy sinh", với sự hao mòn chủ yếu xảy ra trên chính đầu nối, trong khi các miếng hàn trên bo mạch chủ được bảo vệ. Thay thế đầu nối ít tốn kém hơn nhiều so với việc sửa chữa bo mạch chủ.

• Nhược điểm:

• Chiếm không gian: Bản thân đầu nối đã có chiều cao nhất định, đặt ra thách thức cho các thiết kế hướng đến độ mỏng và nhẹ cực cao.

• Chi phí cao hơn: Tăng chi phí vật liệu của đầu nối.

• Cấu trúc phức tạp: Yêu cầu không gian và chiều cao cho đầu nối trong bố cục bo mạch chủ.

2. Giải pháp chèn ngón tay vàng trực tiếp

Phương pháp này chèn trực tiếp các ngón tay vàng (miếng đệm mạ vàng lộ ra ngoài) của cáp FPC vào các lò xo hoặc khe tương ứng trên bo mạch chủ, dựa vào áp lực của các cấu trúc bên ngoài (chẳng hạn như tấm chắn kim loại, ốc vít hoặc khung nhựa) để duy trì tiếp xúc.

• Thuận lợi:

• Cực kỳ mỏng và nhẹ: Loại bỏ chiều cao của đầu nối, khiến nó trở thành giải pháp ưu tiên để đạt được các thiết kế siêu mỏng.

• Chi phí thấp: Loại bỏ đầu nối, giảm đáng kể chi phí khi sản xuất hàng loạt.

• Cấu trúc đơn giản: Đơn giản hóa cách bố trí bo mạch chủ.

• Nhược điểm:

• Rủi ro về độ tin cậy cao: Chất lượng tiếp xúc phụ thuộc hoàn toàn vào tính đồng nhất và độ bền của áp suất bên ngoài tác dụng. Sau khi sử dụng kéo dài, áp suất có thể lỏng ra, dẫn đến tiếp xúc kém. Rung và rơi cũng có thể dễ dàng ảnh hưởng đến kết nối.

• Khó lắp ráp: Việc căn chỉnh đòi hỏi độ chính xác cực cao, thường cần đến thiết bị tự động. Thao tác bằng tay khó khăn và dễ làm hỏng các ngón tay vàng do bị lệch.

• Hầu như không thể sửa chữa: Sau một vài lần lắp vào và tháo ra, các ngón tay vàng có thể bị mòn hoặc hư hỏng. Trong quá trình sửa chữa, việc kéo trực tiếp cáp có thể dễ dàng khiến các ngón tay vàng bong ra hoặc làm biến dạng các điểm tiếp xúc trên bo mạch chủ, dẫn đến hư hỏng vĩnh viễn.

3. Vậy chúng ta nên lựa chọn như thế nào?

• Chọn đầu nối nếu:

• Sản phẩm có yêu cầu về độ tin cậy cao và cần chịu được một số môi trường rung và sốc nhất định (ví dụ: màn hình ô tô, thiết bị công nghiệp).

• Sản phẩm cần dễ sản xuất và sửa chữa (ví dụ: máy tính xách tay, màn hình thông thường).

• Sản phẩm điện tử tiêu dùng thông thường có không gian bên trong không quá hạn chế.

• Chọn đầu nối plug-in ngón tay vàng trực tiếp nếu:

• Độ mỏng và nhẹ là ưu tiên cao nhất, đồng thời có thể chấp nhận được một số khả năng bảo trì và dễ lắp ráp (ví dụ: các kết nối bên trong trong máy tính xách tay và máy tính bảng siêu mỏng cao cấp).

• Cực kỳ nhạy cảm về mặt chi phí và đòi hỏi khối lượng sản xuất lớn, thiết bị tự động có độ chính xác cao đảm bảo năng suất lắp ráp cao.

• Được thiết kế dưới dạng "dùng một lần", hầu như không cần tháo rời sau khi lắp ráp (ví dụ: kết nối cáp màn hình bên trong nhiều điện thoại di động).

     Trong ngành điện tử tiêu dùng ngày nay, cả hai công nghệ đều được sử dụng rộng rãi, thường xuất hiện trên cùng một thiết bị. Ví dụ: trong một máy tính xách tay siêu mỏng, kết nối chính giữa bo mạch chủ và màn hình có thể sử dụng đầu nối ngón tay vàng trực tiếp để tạo độ mỏng, trong khi kết nối giữa bo mạch chủ và các thành phần như bàn di chuột và bàn phím có thể sử dụng đầu nối truyền thống. Nếu độ tin cậy và khả năng bảo trì quan trọng hơn việc tiết kiệm một phần milimet độ dày, thì đầu nối là sự lựa chọn hoàn hảo và đáng tin cậy hơn. Nếu bạn đang xây dựng một sản phẩm mới siêu mỏng, nhạy cảm về chi phí với dây chuyền sản xuất tự động có độ chính xác cao, bạn nên xem xét cẩn thận giải pháp đầu nối ngón tay vàng trực tiếp.
