Cách phân biệt chất lượng cáp linh hoạt màn hình LCD

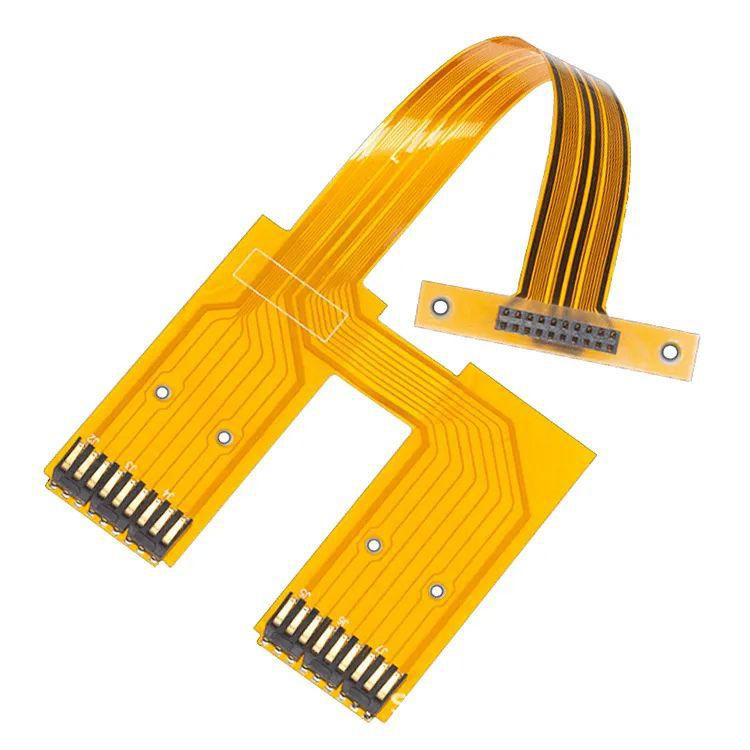

     Khách hàng thường hỏi làm thế nào để phân biệt chất lượng của cáp linh hoạt màn hình LCD. Trước hết, chúng ta phải biết cáp linh hoạt là gì. Cáp linh hoạt còn được gọi là cáp phẳng linh hoạt (FFC). Chúng chủ yếu được sử dụng để kết nối màn hình LCD và các bảng mạch khác để truyền tín hiệu hoặc nguồn. Chất lượng ảnh hưởng trực tiếp đến hiệu ứng hiển thị và sự ổn định.

      Nếu khách hàng gặp phải các vấn đề hiển thị màn hình và muốn kiểm tra xem chúng có phải do cáp linh hoạt hay không, họ có thể kiểm tra từ các khía cạnh sau, bao gồm ngoại hình, vật liệu, quy trình và thử nghiệm chức năng để phân biệt:

Cần lưu ý rằng màn hình hiển thị có thể không hiển thị bình thường đôi khi không phải vì chính cáp linh hoạt, mà vì các vấn đề oxy hóa giao diện hoặc bo mạch chủ, nhưng cáp linh hoạt là dễ kiểm tra nhất làm thành phần kết nối. Do đó, khi phân biệt các vấn đề, nhiều yếu tố nên được xem xét toàn diện và bạn không thể chỉ nhìn vào một điểm.

A. Kiểm tra ngoại hình: Phán quyết sơ bộ về chất lượng FPC

1. Tính toàn vẹn bề mặt

· Cáp linh hoạt chất lượng cao: Bề mặt mịn và phẳng, không bị trầy xước, vết nứt, vết lõm hoặc nếp gấp (đặc biệt là ở các cạnh và nếp gấp).

· Cáp linh hoạt chất lượng kém: Có thể có những vết trầy xước rõ ràng, bong tróc bề mặt hoặc các phần nhô ra/trầm cảm cục bộ do quá trình sản xuất kém (dễ che giấu bụi bẩn hoặc vỡ).

2. Trạng thái ngón tay vàng (đầu tiếp xúc)

Ngón tay vàng là phần chính của kết nối giữa cáp linh hoạt và giao diện, ảnh hưởng trực tiếp đến hiệu suất tiếp xúc:

· Chất lượng cao: ngón tay vàng có màu đồng nhất (vàng sáng), không có lớp oxit trên bề mặt (không có màu đen hoặc trắng), không có vết trầy xước hoặc biến dạng và các cạnh gọn gàng.

· Chất lượng kém: ngón tay vàng có thể tối, bị oxy hóa (đen/trắng), bị trầy xước hoặc cạnh có thể thô do độ chính xác của khuôn kém (dễ bị kẹt hoặc tiếp xúc kém khi được đưa vào giao diện).

3. Tính linh hoạt và sức mạnh của thân cáp

Cáp linh hoạt cần phải tính đến cả "độ mềm" và "độ dẻo dai", và không dễ để phá vỡ sau khi uốn cong lặp đi lặp lại:

· Chất lượng cao: Cơ thể cáp có thể được bật lại một cách tự nhiên khi được gấp nhẹ bằng tay (uốn không bạo lực), mà không có nếp nhăn rõ ràng; Các dây dẫn (dây đồng bên trong) không có âm thanh phá vỡ khi kéo dài.

· Chất lượng kém: có thể quá cứng (lớp cách nhiệt quá dày) hoặc quá mềm (dây dẫn quá mỏng) và có thể phá vỡ hoặc phân tách sau khi uốn cong nhiều lần (lớp cách điện và dây dẫn được tách ra).

B. Vật liệu và quy trình: Xác định độ bền và truyền tín hiệu

1. Lớp cách nhiệt và vật liệu lớp phủ

Vật liệu của lớp cách điện (lớp ngoài quấn dây dẫn) và lớp phủ (lớp phủ để bảo vệ ngón tay vàng) của cáp linh hoạt ảnh hưởng trực tiếp đến khả năng chống chịu nhiệt độ và khả năng chống ăn mòn:

· Chất lượng cao: thường là PVC PVC (polyester) hoặc nhiệt độ cao được sử dụng, với điện trở nhiệt độ mạnh (-40 ℃ ~ 125 ℃) và khả năng chống ăn mòn hóa học;

· Chất lượng kém: Có thể sử dụng nhựa tái chế hoặc PVC chi phí thấp, với điện trở nhiệt độ kém (làm mềm và biến dạng ở nhiệt độ cao).

2. Vật liệu và cấu trúc dây dẫn

Các dây dẫn chủ yếu là lá đồng hoặc dây đồng đóng hộp, ảnh hưởng trực tiếp đến độ dẫn điện và khả năng chống oxy hóa:

· Chất lượng cao: Dây dẫn là đồng điện phân có độ tinh khiết cao (≥99,9%), đóng hộp đều (độ dày vừa phải) và không có điểm oxy hóa; Diện tích mặt cắt ngang đáp ứng tiêu chuẩn (chẳng hạn như 0,1mm², 0,15mm², v.v.) và giá trị điện trở thấp (có thể được xác minh bằng cách đo độ phân giải bằng vạn năng).

· Chất lượng kém: Đồng tái chế hoặc đồng không tinh khiết có thể được sử dụng, lớp thiếc mỏng và không đồng đều (phơi nhiễm đồng cục bộ rất dễ bị oxy hóa), dây dẫn quá mỏng (không đủ diện tích mặt cắt) và giá trị điện trở cao (gây suy giảm tín hiệu hoặc không đủ nguồn điện).

3. Quá trình uốn (lắp ráp với đầu nối)

Nếu cáp linh hoạt đã được uốn với đầu nối (như đầu nối FPC), chất lượng uốn cần phải được kiểm tra:

· Chất lượng cao: Sự uốn cong chặt chẽ, dây dẫn tiếp xúc hoàn toàn với các chân kết nối (không có trật khớp hoặc lỏng lẻo), lớp cách điện bị cắt chính xác (không có độ bám dính còn lại) và độ cứng tổng thể.

· Chất lượng kém: Xây dựng lỏng lẻo (tiếp xúc không đủ giữa dây dẫn và pin), lớp cách điện còn lại (có thể là ngắn mạch) hoặc vị trí offset (khiến một số chân không thực hiện được).

C. Kiểm tra chức năng: Xác minh hiệu suất thực tế

Đánh giá bằng ngoại hình và vật liệu một mình có thể là không đủ, và cần phải xác nhận thử nghiệm thực tế:

1. Kiểm tra tính liên tục (vạn năng)

Sử dụng phạm vi điện trở (phạm vi tiếng bíp) của vạn năng để đo độ liên tục của các chân tương ứng với các ngón tay vàng ở cả hai đầu của cáp linh hoạt:

· Chất lượng tốt: Tất cả các chân cần được tiến hành nên phát ra tiếng bíp (điện trở ≤ một vài ohms); Không nên tiến hành các chân mà không có yêu cầu kết nối (vô hạn).

· Chất lượng kém: Có thể có một sự phá vỡ mạch (không có tiếng bíp trên một pin nhất định), một mạch ngắn (dẫn của các chân không liên quan) hoặc giá trị kháng bất thường (như> 10Ω, dẫn đến suy giảm tín hiệu).

2. Kiểm tra truyền tín hiệu (Phương pháp thay thế)

Nếu màn hình LCD có vấn đề như nhiễu màn hình, nhấp nháy, màn hình đen, v.v., nó có thể được thay thế bằng cáp mềm chất lượng cao đã biết:

· Hiển thị bình thường sau khi thay thế → Cáp mềm ban đầu có thể bị hỏng hoặc chất lượng kém;

· Vẫn còn bất thường sau khi thay thế → Vấn đề có thể nằm trong màn hình, bo mạch chủ hoặc giao diện.

3. Kiểm tra độ bền (quan sát sử dụng lâu dài)

Đối với các kịch bản sử dụng tần số cao (như điện thoại di động, màn hình), hiệu suất của cáp mềm sau khi cắm và rút và uốn lặp lại và uốn cong có thể được quan sát:

· Chất lượng cao: Không có liên hệ kém hoặc phá vỡ sau vài tháng sử dụng;

· Chất lượng thấp: quá trình oxy hóa ngón tay vàng, phá vỡ cơ thể cáp hoặc mất ổn định tín hiệu trong một khoảng thời gian ngắn (chẳng hạn như 1 ~ 2 tuần).

      Dựa trên các đánh giá trên, các dây cáp mềm chất lượng cao phải đáp ứng các yêu cầu sau: Không có thiệt hại cho sự xuất hiện, ngón tay vàng sáng mà không bị oxy hóa, vật liệu kháng nhiệt và chống ăn mòn, dẫn dẫn tốt và quá trình uốn chính xác. Nếu màn hình là bất thường, ưu tiên kiểm tra cáp mềm (đặc biệt là các ngón tay vàng và uốn cong), có thể nhanh chóng được xác minh bằng phương pháp thay thế và thử nghiệm vạn năng. Công nghệ Thâm Quyến Hongjia tập trung vào nghiên cứu và phát triển, sản xuất và bán màn hình LCD 1,14 inch-12,1 inch và hỗ trợ màn hình cảm ứng, với 12 năm kinh nghiệm trong ngành. Các FPC mà chúng tôi sử dụng rất đáng tin cậy, chống oxy hóa và có tính linh hoạt tốt. Hàm lượng vàng của các ngón tay vàng cắm điện là 1,5-2,0μ, phù hợp cho ngành công nghiệp quân sự, dụng cụ và thiết bị, thiết bị điện tử tiêu dùng và các sản phẩm khác. Chúng tôi đã phục vụ nhiều công ty Fortune 500 và đã nhận được lời khen ngợi từ khách hàng. Sản phẩm của chúng tôi phải trải qua 12 quy trình kiểm tra từ vật liệu đến đến lô hàng, để khách hàng không lo lắng.
